Medium Tethered UAV System 11 Inch Screen Remote Control

Sistem UAV Medium Tethered

Sistem Model:M8

1.Konfigurasi Sistem

• UAV 14S
• 8kw 14S Airborne Power Supply
• 380VAC, 200m Stasiun Basis UAS Terikat

2.Parameter komponen

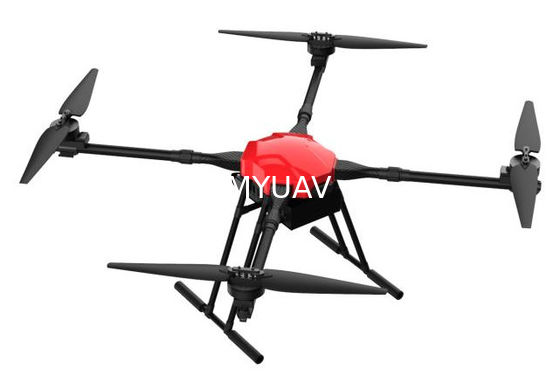

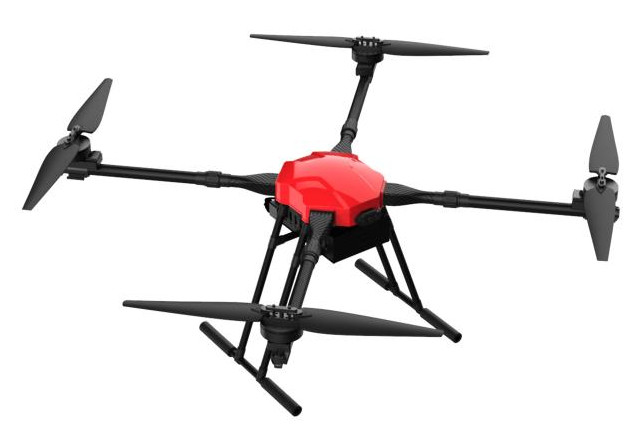

• UAV

Aku tidak tahu.
Model MH20
Bahan Serat Karbon + Alloy Aluminium Aerospace
Jumlah rotor 4 rotor
Jarak roda ≤1550 ((±20)
Ukuran diperluas (mm) 1250*1250*710
Ukuran lipat (mm) 750*750*710
Berat kosong ≤13KG ((tanpa baterai) 22kg dengan baterai
Beban maksimum ≤20KG
Berat maksimum saat lepas landas ≤ 42KG
Kecepatan penerbangan maksimum ≤ 18m/s
Kecepatan naik maksimum ≤5m/s
Kecepatan turunan maksimum ≤4m/s
Ketinggian maksimum lepas landas 3000 m
Ketahanan udara ≥35 menit
Sistem penentuan posisi GPS penentuan posisi + RTK
Sistem tenaga Tenaga FOC efisiensi tinggi
Ukuran baling-baling 34 inci baling-baling lipat
Baterai daya 14S 28000mAh*1
Pengecas cerdas super cepat
Kontrol jarak jauh layar 11 inci
Waktu tunggu remote control 8-12 jam
Jarak transmisi 5km-10km (dapat ditingkatkan)
Kecepatan angin keselamatan ≤ 6
Suhu kerja -20°C sampai 50°C
Kelas perlindungan tubuh IP65

• Udara PberkerudungSnaik

Aku tidak tahu.

Pasokan Listrik Di Dalam Pesawat	Parameter
Dimensi eksternal (dengan heat sink)	25.2 x 14.4 x 5.9cm
Berat badan	2100 g
Kekuatan nominal	8kw
Tegangan Masuk Nominal	750VDC
Tegangan output nominal	58VDC / 14S
Durasi penerbangan	24 jam (beban nominal, mode daya terikat)
Efisiensi konversi	94%
Perlindungan atas arus	Arus keluaran lebih dari 138A, perlindungan otomatis dari catu daya on-board
Perlindungan atas tegangan	Ya, aku tahu.
Perlindungan sirkuit pendek output	Ya, Dapat Dipulihkan
Perlindungan terhadap suhu berlebihan	120°C
Perlindungan kegagalan listrik	Dalam mode terikat, pesawat dapat terbang dan mendarat secara normal jika pasokan listrik terputus selama penerbangan.
antarmuka Vo+ / Vo-(BAT+ / BAT-): Konektor QS8 wanita *2 soket Port output DC untuk koneksi ke input drone Sambungkan salah satu soket ke baterai drone untuk pasokan listrik cadangan Vin+ / Vin-: konektor XT90 pria Masukan DC tegangan tinggi untuk kabel yang terhubung ke stasiun dasar yang terikat ke tanah

• Stasiun Basis Terikat

Aku tidak tahu.
