MYUAV Versi Baru Dji M300 M350 Terikat Drone Wire

Versi baruDJIM300M350 kabel drone yang terikat


Sistem Daya Terikat Dronebisa cdisesuaikan sesuai dengan kebutuhan khusus Anda.

Panjang kabel dapat disesuaikan dari 33-330m panjang.
Kabel serat optik tersedia.
Sistem ini kompatibel untuk semua drone multi rotor dengan MTOW 5-110kg.

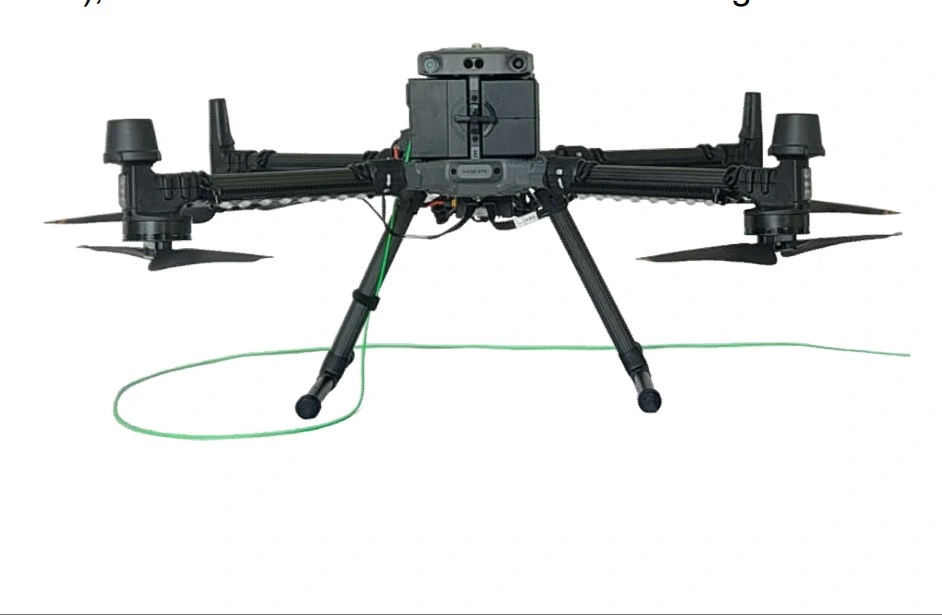

Drone Tether Power Unit TPS110M-M300/M350 untuk DJI M300 M350 Tether Drone

1.Karakteristik Lingkungan

1) Suhu lingkungan: -20 ~ 45 oC (pekerjaan), -40 ~ 65 oC (penyimpanan).
2) Kelembaban relatif: 10-80% RH (pekerjaan), 5-90% RH (penyimpanan).
3) Ketinggian: 0-3000m.

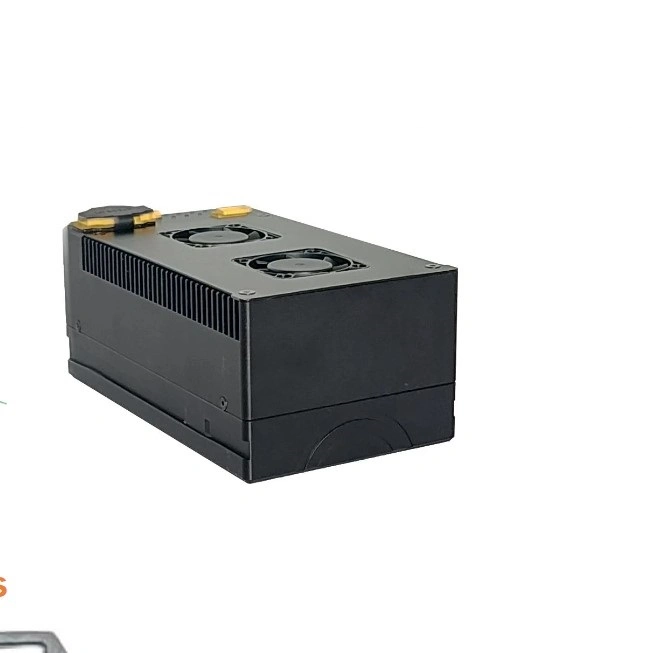

2.Udaramodulpasokan listrikuntuk Tether Drone DJI M300 M350

1) Tegangan input: 600 ~ 830Vdc input jangkauan luas.
2) Tegangan output: 51,5 ± 0,5Vdc, output tegangan konstan, mendukung penyesuaian tegangan.
3) Daya keluar: 3000W (output jangka panjang nominal), 3500W (nilai puncak≤10s).
4) Fungsi perlindungan: perlindungan atas tegangan masuk dan bawah tegangan, tegangan keluar, overcurrent, sirkuit pendek, dan perlindungan suhu.
5) Metode pemasangan: pemasangan colokan dan lepas colokan, sama dengan metode pemasangan baterai asli, drone dan kotak penerbangan tidak memerlukan modifikasi.
6) Metode disipasi panas: Sebuah kipas eksternal secara aktif disipasi panas, dan saluran udara yang disediakan adalah pendinginan udara paksa.
7) Antarmuka: Input XT60, output baterai interface (dioperasikan oleh drone), output XT60 (dioperasikan oleh pencahayaan).

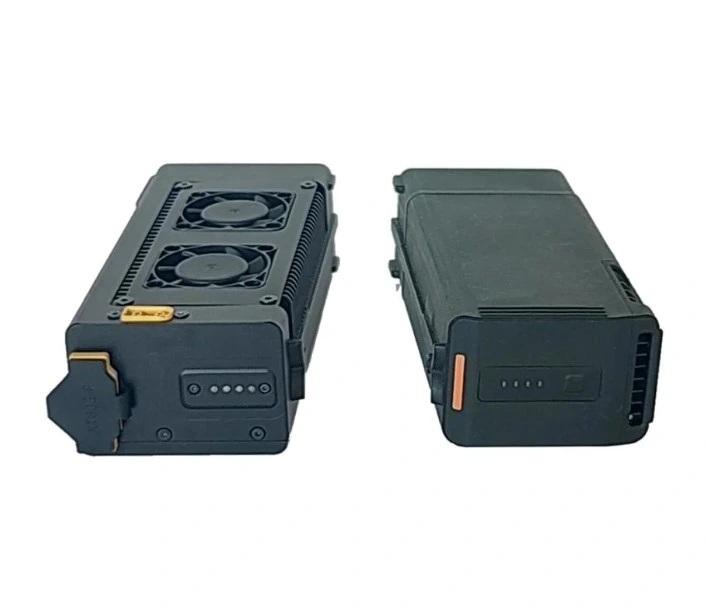

8) Ukuran: 163 × 92 × 65 ± 0,5 mm (ganti satu baterai TB60 tanpa menempati ruang instalasi tambahan).
9) Berat: 980 ± 20 g (ganti baterai TB60 1350 g untuk mengurangi berat lepas landas drone).
10) Tingkat perlindungan: IP54.

3. Karakteristik fungsional

Automatic reel in/out: Ikuti lepas landas dan pendaratan UAV untuk secara sinkron kabel reel in/out, adaptif menyesuaikan tegangan,dan secara manual menekan tombol untuk menarik kabel sementara listrik terputus.

Fungsi komunikasi: Ini memiliki fungsi komunikasi kabel dengan protokol port serial dan mendukung fungsi komunikasi nirkabel dengan Bluetooth atau protokol port serial nirkabel.

Fungsi perlindungan: perlindungan atas tegangan masuk dan bawah tegangan, tegangan keluar, overcurrent, sirkuit pendek, perlindungan atas suhu, penghapusan kesalahan dan pemulihan diri.

Fungsi tampilan data: Layar sentuh 4,0 inci menampilkan data seperti tegangan, arus, suhu, panjang outlet kabel, tanggal, waktu, catatan operasi, catatan kesalahan, dan informasi status kerja.

Pengaturan pengaturan: Layar tampilan mendukung pengaturan dan penyesuaian kecepatan penggulung kawat, tegangan penggulung kawat, tegangan kabel keluar, panjang keamanan, tanggal dan waktu,dan mendukung beralih antara tampilan Cina dan Inggris.

Fungsi alarm kesalahan: Ketika sistem tidak berfungsi dengan baik, layar layar bergulir untuk menampilkan informasi kesalahan, dan lampu alarm kesalahan berkedip merah dan bip untuk memperingatkan.

Peralatan yang dibawa: Dengan desain ransel, ransel dapat dilengkapi dengan serangkaian sistem pengikat lengkap, termasuk kotak pengikat, catu daya modul udara, unit pencahayaan (opsional),dan aksesori lainnya. Berat keseluruhan adalah 12 ± 0,5 kg.



4.Parameter

Posisi		Parameter teknis
Suhu lingkungan		-20~45 oC (bekerja), -40~65 oC (menyimpan)
Kelembaban relatif		10-80% RH (bekerja), 5-90% RH (penyimpanan)
Ketinggian		≤ 3000m

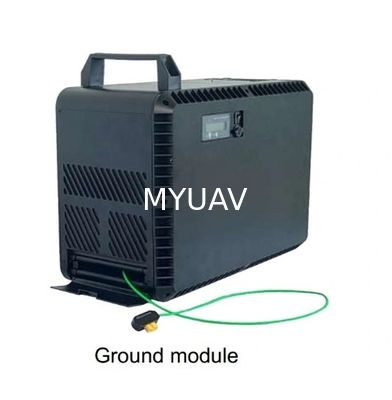

Modul daya pengikatan	Tegangan masukan	176-264Vac input jangkauan luas, fase tunggal 220Vac@45-65Hz
	Tegangan output	400~750Vdc disesuaikan, standar pabrik 750Vdc
	Kekuatan output	3500W (output jangka panjang nominal), 3850W (nilai puncak ≤ 30s)
	Panjang kabel penyimpanan	mendukung kabel penyimpanan maksimum ≥ 120m
	Kecepatan retraksi	0-2m/s, diatur
	Kekuatan tarik	0-10N, diatur
	Antarmuka	Soket masukan dengan saklar, kabel output konektor XT60
	Kunci dan saklar	tombol on/off tegangan tinggi, tombol tarik balik kabel yang kuat, lampu indikator alarm
	Ukuran	360 × 280 × 165 ± 0,5 mm, tidak termasuk bantalan kaki dan pegangan
	Berat badan	9.2 ± 0,2kg, termasuk kabel 110m yang terikat
Kabel pengikat	Bahan	Kawat tembaga berlapis perak, lapisan isolasi fluoroplastik komposit, lapisan tensile serat kain kelas penerbangan modulus tinggi
	Saat ini	3-5A
	Resistensi DC	10.5 ± 0,2 Ω, 100m@20 oC loop
	Kekuatan tarik	≥ 50kg, tahan terhadap penarikan berulang dan waktu pelepasan ≥ 500 kali
	Kekuatan isolasi	≥ 3000Vdc, tidak ada gangguan selama 1 menit
	Panjang kabel	55/110 ± 2m, mendukung panjang garis yang disesuaikan
	Diameter luar	2.6 ± 0,2 mm
	Berat badan	1.2 ± 0,05kg/100m

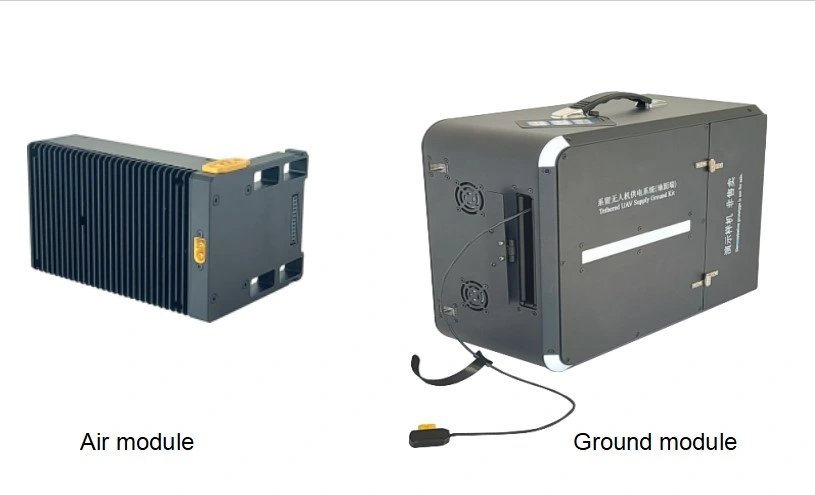

Modul udara	Tegangan masukan	600~830Vdc input jangkauan luas
	Tegangan output	51.5 ± 0.5Vdc, output tegangan konstan
	Kekuatan output	3000W (output jangka panjang nominal), 3500W (nilai puncak ≤ 10 s)
	Fungsi perlindungan	Perlindungan atas dan bawah tegangan masuk, tegangan luar, overcurrent, sirkuit pendek, dan perlindungan atas suhu
	Tegangan isolasi	3000V (Vin-Vout), 1 menit, arus kebocoran ≤ 5mA, tidak ada kerusakan, flashover, atau fenomena corona
	Metode pemasangan	Pemasangan plug-in, sama dengan metode pemasangan baterai asli, tanpa modifikasi pada drone dan kotak penerbangan
	Metode disipasi panas	Pendingin udara alami
	Antarmuka	Input XT60, output baterai antarmuka (dioperasikan oleh drone), output XT60 (dioperasikan oleh lampu)
	Tingkat perlindungan	IP54
	Ukuran	158 × 92 × 110 ± 0,5mm (ganti satu baterai TB60 tanpa menempati ruang instalasi tambahan)
	Berat badan	960 ± 10g



Parameter untuk target item
1. tegangan input dari kotak tanah pengikat: 176-264Vac input jangkauan luas, fase tunggal 220Vac.
2. Tegangan output catu daya modul udara: 25,5 ± 0,3Vdc output tegangan konstan. UAV beroperasi di bawah kondisi catu daya terikat dan baterai cadangan tetap terisi penuh sepanjang Seluruh proses tanpa kehilangan daya.
3. Daya keluaran peralatan: pasokan daya modul udara ≥ 2000W, kotak tanah pengikat ≥ 3500W.
4Ukuran catu daya modul udara: ≤ 156 × 75 × 48 mm, ganti satu baterai TB30 tanpa menempati ruang instalasi tambahan.
5. Berat catu daya modul udara: ≤ 590g, ganti baterai TB30 685g.
6. Ukuran kotak tanah pengikat: ≤ 360 × 260 × 180mm.
7. Berat kotak tanah pengikat: ≤ 9,2kg, yang mencakup 110m kabel pengikat.
8Ukuran dan berat kabel: panjang ≥ 110m, diameter kabel ≤ 2,4mm, berat ≤ 1,1kg/100m.
9. Automatic reel in/out: Ikuti lepas landas dan pendaratan UAV untuk secara sinkron kabel reel in/out, adaptif menyesuaikan tegangan, dan secara manual menarik kabel di bawah kondisi kehilangan daya.
10. Fungsi perlindungan overcurrent: Ketika sumber daya modul udara keluar overcurrent, ia memberikan perlindungan arus turun yang konstan.Output tidak harus langsung dimatikan dan dapat dipulihkan sendiri.
11. Fungsi komunikasi: Kotak ground tether memiliki fungsi komunikasi kabel protokol serial, dan mendukung fungsi komunikasi nirkabel Bluetooth atau protokol serial nirkabel.
12. Fungsi tampilan data: Layar sentuh menampilkan data seperti tegangan, arus, suhu, panjang outlet, tanggal, waktu, catatan operasi, catatan kesalahan, dan informasi status kerja.
13Pengaturan pengaturan: Layar tampilan mendukung pengaturan dan penyesuaian kecepatan pengumpulan kawat, tegangan pengumpulan kawat, tegangan pelepasan kawat, safety meter, tanggal dan waktu,dan mendukung beralih antara tampilan Cina dan Inggris.
14. Fungsi alarm kesalahan: Ketika sistem tidak berfungsi dengan baik, layar layar bergulir untuk menampilkan informasi kesalahan, dan lampu alarm kesalahan berkedip merah dan bip untuk memperingatkan.
15. Tingkat perlindungan peralatan sistem: pasokan listrik modul udara ≥ IP54, kotak tanah pengikat ≥ IPx4.

16.Peralatan sistem yang dibawa: desain ransel, ransel dapat dilengkapi dengan set lengkap sistem pengikat termasuk kotak tanah pengikat, catu daya modul udara, unit pencahayaan,dan aksesoris lengkap, dengan berat keseluruhan ≤ 12,5kg.

Untuk sistem tenaga drone, Anda dapat memilih beberapa jenis dari bentuk di bawah ini:

- Misi siang dan malam
- Radio relay
-Manajemen Krisis
- Perlindungan situs
- Pengawasan lalu lintas
-Keamanan acara berskala besar
- Pengawasan hutan
- Pemantauan industri
-Pengendalian kualitas udara

1. lebih rotor kendaraan udara tak berawak (UAV) adalah bahaya tertentu dan kerusakan, operasi yang tidak tepat dapat menyebabkan cedera pribadi atau kerusakan properti,Silakan gunakan produk sesuai dengan manual pengoperasian.
2Operator harus menerima pelatihan profesional dan pemeriksaan, personil yang tidak terlatih tidak menangani produk ini
3Jangan mabuk, lelah, sakit saat menangani produk ini.
4. Harus menjaga personel dengan jarak yang aman antara kendaraan udara tak berawak (UAV), terus-menerus untuk mencegah kemungkinan bahaya
5Tolong terbang di bawah berat aman lepas landas, jika ada risiko.
6Tolong jangan terbang di bawah gangguan elektromagnetik yang kuat.
7Tolong ikuti peraturan dan peraturan setempat dan jangan terbang di zona larangan terbang.
8Tolong jangan dekat atau menyentuh mesin berputar atau baling-baling, jika terpotong oleh baling-baling berputar.
9. Silakan mengisi dua baterai penuh sebelum memasang ke UAV dan pastikan tekanan diferensial mereka kurang dari 0,1 V
10. Baterai lama tidak digunakan, tolong simpan di tempat kering berventilasi dengan 60% listrik
