MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone

MOQ:	1 buah
harga:	23000usd
standard packaging:	Kasus Karton
Delivery period:	14 hari kerja
metode pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nanjing, Cina

Nama merek

myuav

Sertifikasi

ISO 9001, ISO 14001

Nomor model

H40

Spesifikasi:

645*550*350mm

Berat badan:

40KG

Paket Pengangkutan:

Kasus Karton

Merek dagang:

Burung Rosefinch

Suhu Lingkungan:

- 20~45 ºC (berfungsi), - 40~65 ºC (penyimpanan);

Menyoroti:

Stasiun Tenaga Kendaraan Udara Tak berawak

Stasiun Tenaga Drone

Stasiun Listrik yang Terikat dengan Drone

Deskripsi Produk

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle/Drones

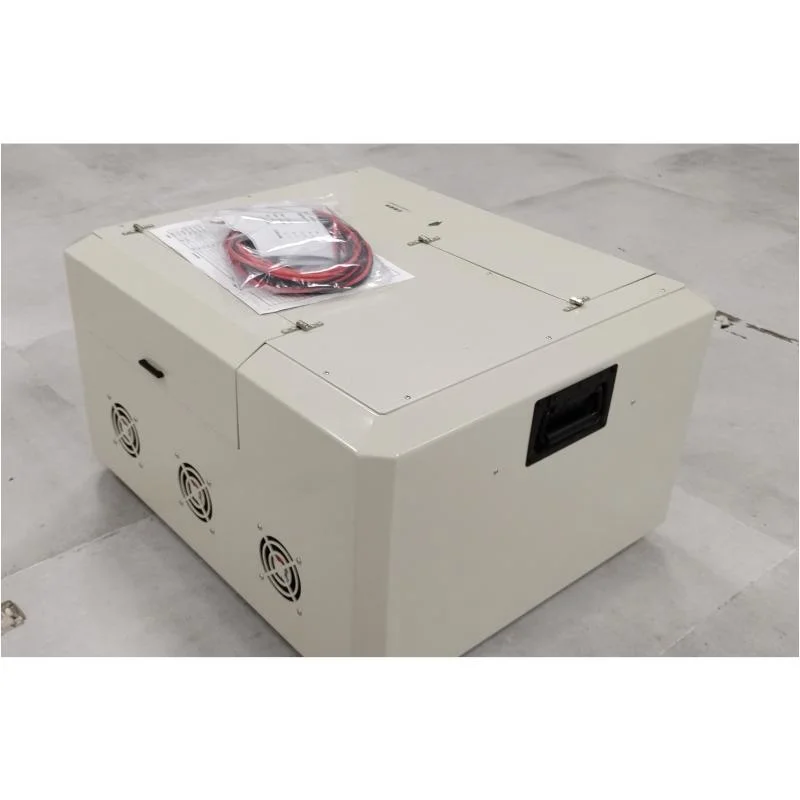

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 0

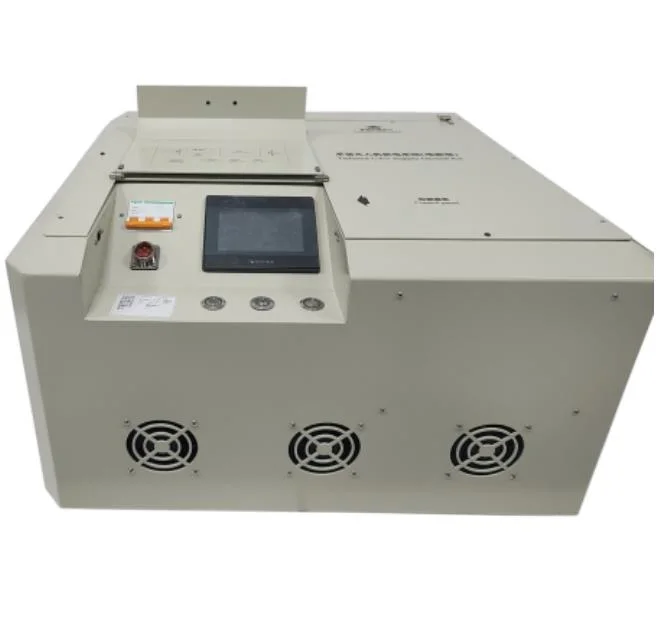

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 1

Gambaran keseluruhan produk
Produk ini terdiri dari dua bagian: kotak pengikat ujung tanah dan catu daya udara ujung langit. Kotak pengikat mengintegrasikan catu daya AC/DC DC, perangkat pengambilan dan pembayaran otomatis,kabel pengikat dan modul kontrol cerdas untuk mengkonversi daya AC fase tunggal dari jaringan listrik, generator atau sumber daya seluler ke dalam daya tegangan tinggi dan mentransmisikannya ke sumber daya udara melalui kabel pengikat.Sumber daya udara dapat dengan aman mengganti baterai asli dan memberikan stabilisasi tegangan konstan, pasokan listrik tahan lama yang terus menerus dan andal untuk UAV tanpa mengurangi berat beban standar.Sistem ini memiliki fungsi untuk secara otomatis menarik dan melepaskan garis secara sinkron mengikuti kenaikan dan penurunan UAV.

Adaptif UAV

Hal ini dicocokkan dengan UAV yang sesuai untuk membentuk sistem drone terikat.

1) Ketinggian penerbangan pendukung: 120 ~ 200m (panjang kabel: 220m, panjang keselamatan yang disediakan);
2) Berat lepas landas pendukung: 30 ~ 55kg (efisiensi kekuatan UAV berbeda, data ini hanya untuk referensi).

Karakteristik Lingkungan
1) Suhu lingkungan: - 20 ~ 45 oC (pekerjaan), - 40 ~ 65 oC (penyimpanan);
2) Kelembaban relatif: 10 ~ 80% RH (pekerjaan), 5 ~ 90% RH (penyimpanan); 3) Ketinggian: 0 ~ 3000m.

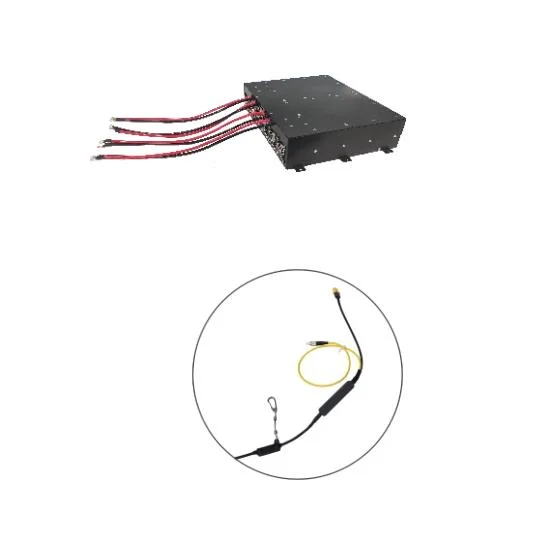

Pasokan daya modul udara

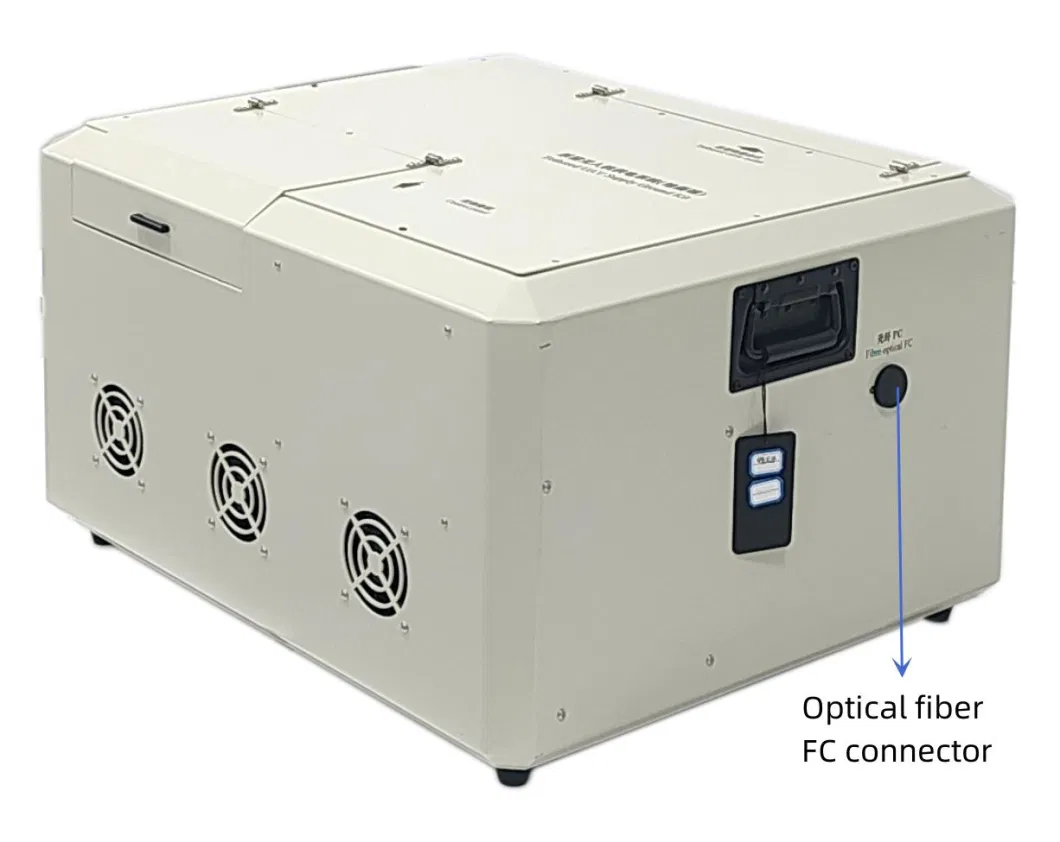

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 2

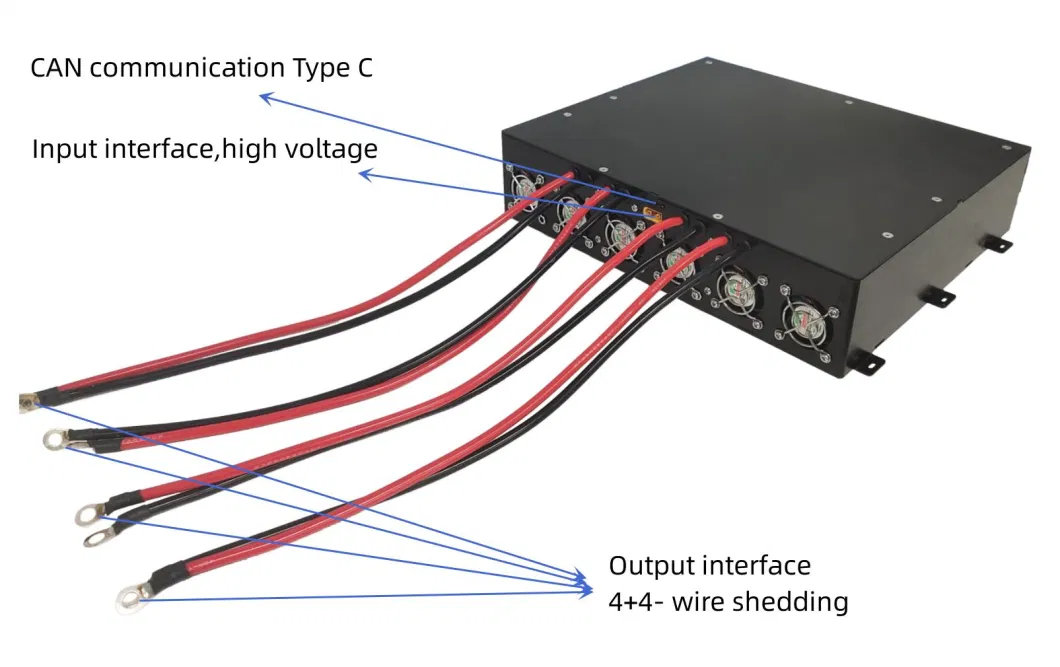

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 3

Tegangan masukan	580~810Vdc input rentang luas, output tegangan konstan
Tegangan output	50 ± 0.5Vdc, mendukung penyesuaian tegangan output
Kekuatan output	1200W (output jangka panjang nominal), 15000W (nilai puncak ≤ 30s)
Fungsi komunikasi	Komunikasi CAN, laporan tegangan, arus, suhu dan data dan status lainnya
Metode pemasangan	dipesan untuk pemasangan dan dipasangkan dengan sekrup
Mode disipasi panas	pembekuan panas aktif kipas terintegrasi, pendingin udara paksa saluran udara yang disediakan
Antarmuka	input XT60, output wire shedding, atau output XT90, dukungan kustomisasi antarmuka
Ukuran	29525471 ± 0,5mm (tidak termasuk telinga instalasi dan antarmuka)

Fungsi perlindungan
A. Perlindungan atas tegangan masuk dan tegangan bawah: perlindungan mati, penghapusan kesalahan dan pemulihan diri;
B. Perlindungan overcurrent output: constant current step-down protection, penghapusan kesalahan dan pemulihan diri;
C. Perlindungan sirkuit pendek output: operasi pembatasan arus output, penghapusan kesalahan dan pemulihan diri;
D. Perlindungan terhadap suhu berlebihan output: suhu cangkang adalah 95 ± 2,5 oC, dan setelah pendinginan dan pemulihan diri;
E. Perlindungan tegangan lebihan output: secara otomatis mematikan dan mengunci, memulai kembali dan menyalakan untuk pemulihan;

Kabel pengikat

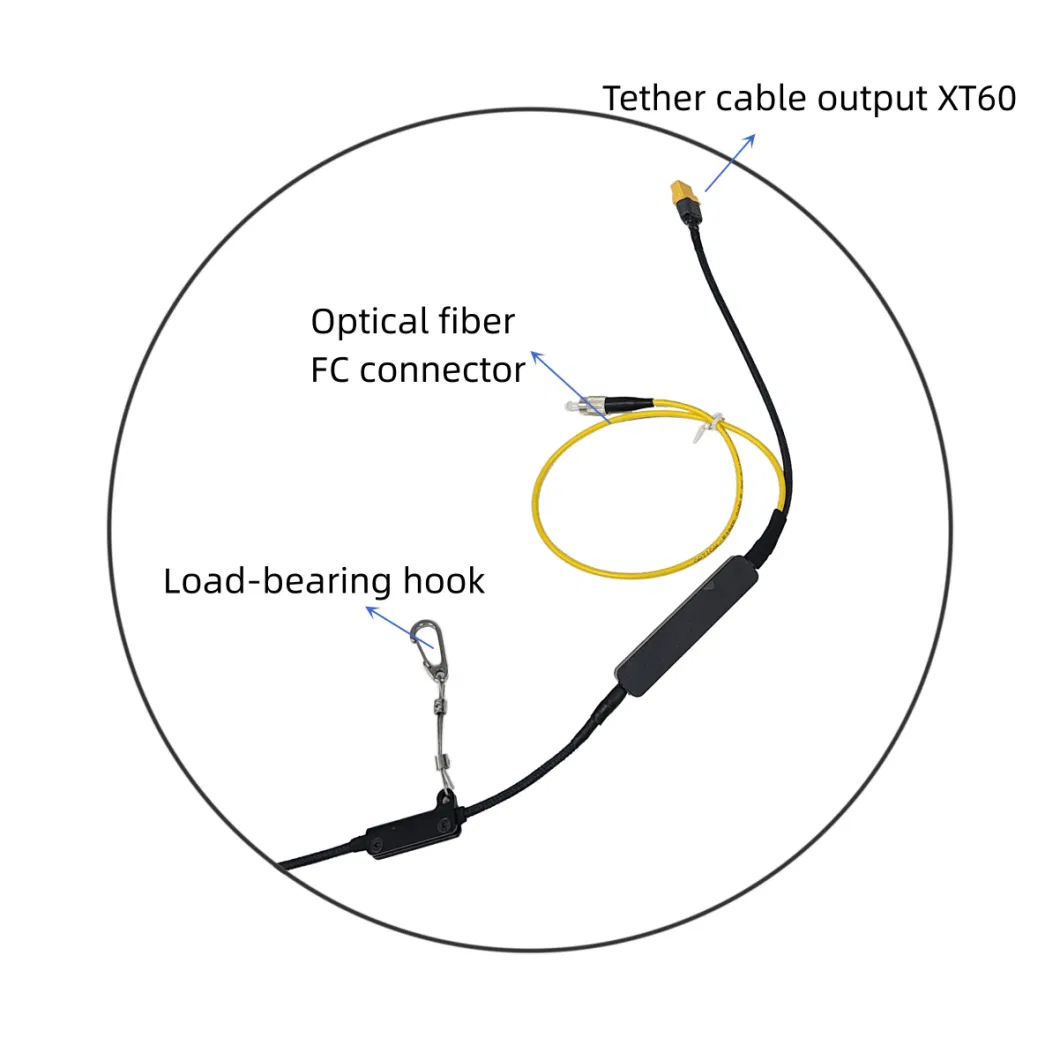

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 4

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 5

Bahan	Kawat tembaga berlapis perak, lapisan isolasi fluoroplastik komposit, unit serat optik yang terbungkus erat, lapisan kopolymer tahan suhu tinggi,Lapisan tensile high modulus dari serat tenunan kelas penerbangan
Arus kerja	15-20A
Resistensi DC	2.5 ± 0,2 Ω, 100m loop @ 20 oC
Kekuatan tarik	≥ 150kg, tahan terhadap penarikan berulang dan waktu pelepasan ≥ 1000 kali
Kekuatan isolasi	≥ 3000Vdc, tidak ada gangguan selama 1 menit

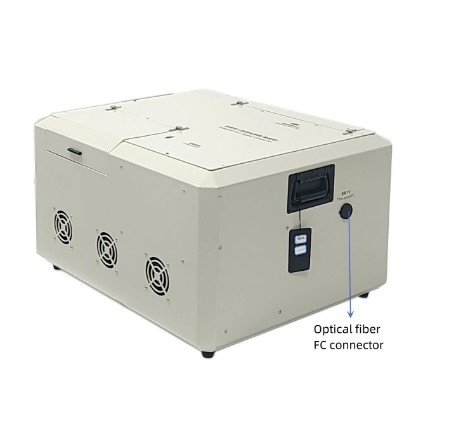

Panjang kabel	220 ± 2m; kabel serat optik 1 inti di dalam kabel pengikat dan konektor FC (Optional)
Diameter luar	5.0 ± 0,2 mm
Berat badan	29 ± 0,5 g/m

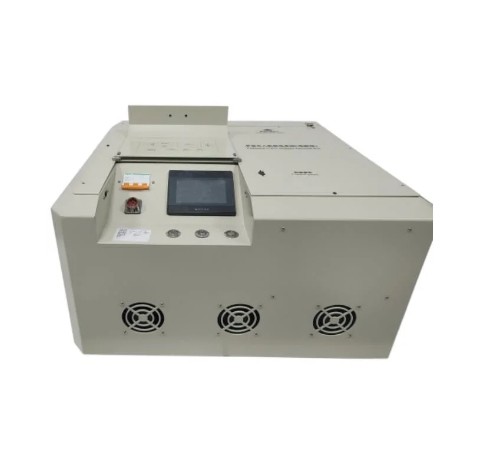

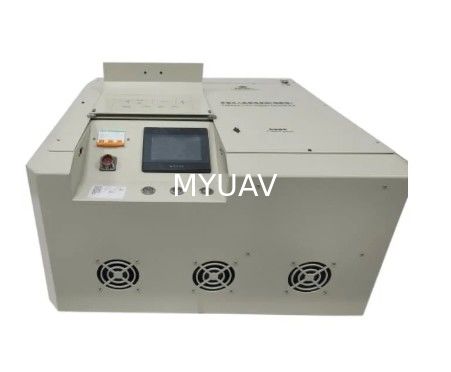

Pasokan daya modul darat

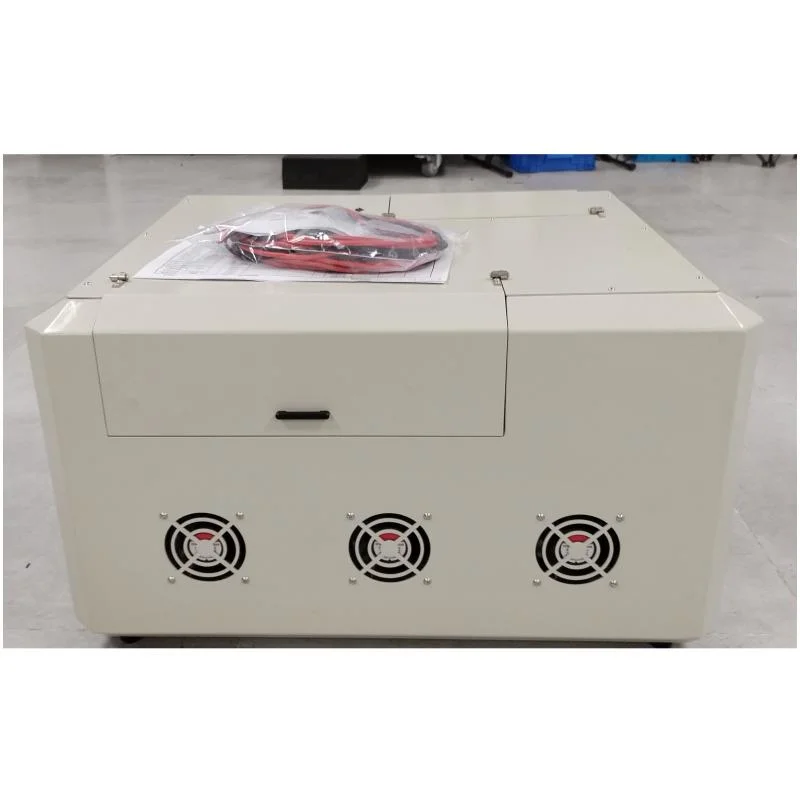

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 6

MYUAV Powerful Tethered Power Station untuk Unmanned Aerial Vehicle / Drone 7

Tegangan masukan	277~490Vac @ output beban penuh, 85~176Vac @ output setengah beban, 50/60Hz
Tegangan output	400~750Vdc disesuaikan, standar pabrik 750Vdc
Kekuatan output	20000W
Tampilan data	4.3 inci layar sentuh menampilkan arus, tegangan, suhu, panjang kabel gulungan keluar, catatan operasi, catatan kesalahan dan data lainnya
Fungsi alarm	ketika sistem memiliki kesalahan, layar tampilan akan menampilkan informasi kesalahan, dan lampu peringatan kesalahan akan berkedip merah dan bip
Fungsi komunikasi	antarmuka jaringan yang disediakan, komunikasi Modbus tcp, dukungan komunikasi kabel dan tampilan sinkronisasi ponsel
Kabel gulungan masuk dan keluar kecepatan maksimum	0~2m/s, 10 gigi diatur
Tegangan kabel reel masuk dan keluar	Kabel gulungan masuk dan keluar ketegangan dibagi menjadi 10 gigi, yang dapat diatur

Modus kerja	Passive reel out, active reel in, pengaturan kawat otomatis, dan bisa menekan tombol untuk memaksa reel di rest kabel
Pengangkutan	Transportable atau mobile dalam kendaraan

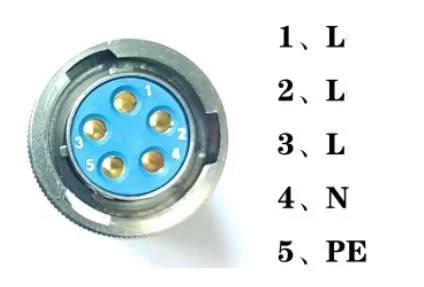

Antarmuka	Input 5-core aviation socket, port serat optik FC (opsional), port jaringan komunikasi, port CAN
Tombol dan saklar	tombol output tegangan tinggi, kabel reel di tombol paksa, AC input switch, lampu alarm
Ukuran	645550350mm (status penyimpanan)
Berat badan	36kg (tidak termasuk komponen opsional)

Fungsi perlindungan
A. Perlindungan atas tegangan masuk dan tegangan bawah: perlindungan mati, penghapusan kesalahan dan pemulihan diri;
B. Perlindungan overcurrent output: constant current step-down protection, penghapusan kesalahan dan pemulihan diri;
C. Perlindungan sirkuit pendek output: operasi pembatasan arus output, penghapusan kesalahan dan pemulihan diri;
D. Perlindungan terhadap suhu berlebihan output: suhu shell adalah 95 ± 2,5 oC, dan pendinginan adalah pemulihan diri;
E. Perlindungan tegangan lebihan output: secara otomatis mematikan dan mengunci, memulai kembali dan menyalakan untuk pemulihan;
