MYUAV Tethering Power System untuk Drone

MYUAV Apa itu sistem daya penghubung untuk UAV

Tethering Power System menggabungkan pesawat tak berawak dengan sistem penghubung dan pembangkit listrik dasar.Hal ini memungkinkan pesawat tak berawak untuk tetap di udara untuk waktu yang lama, dan membuat mereka independen dari baterai on-board.

Sistem tenaga pengikat menyediakan kabel pengikat 33m-360m yang cocok untuk drone kecil seperti DJI Mavic 3 dan drone besar dengan MTOW 55kg.Sistem dapat disesuaikan sesuai dengan kebutuhan khususSistem daya pengikat menampilkan informasi kunci untuk membuatnya nyaman bagi operator untuk memantau status terus-menerus.

Aplikasi

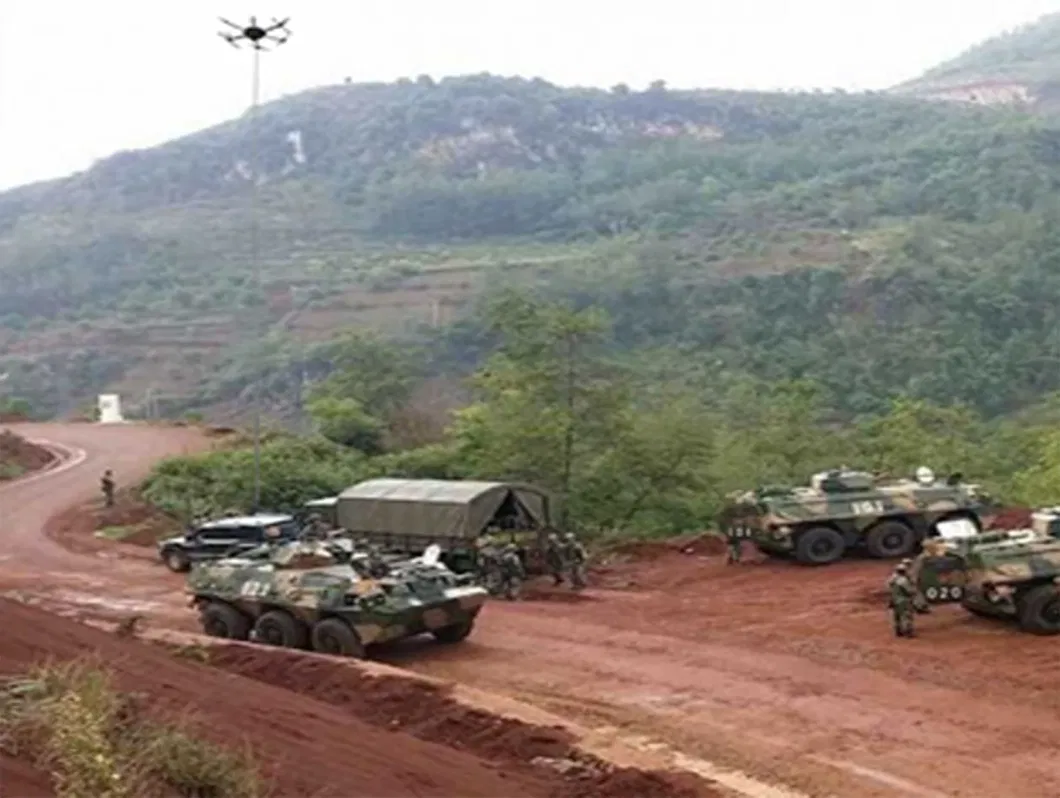

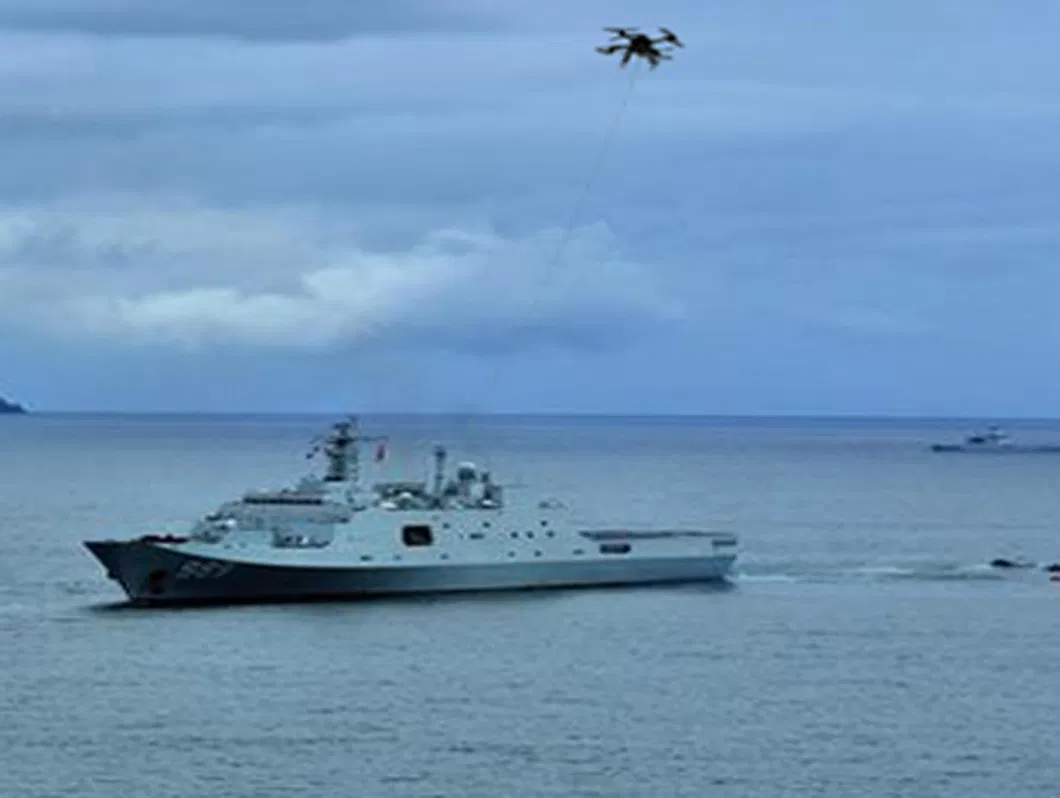

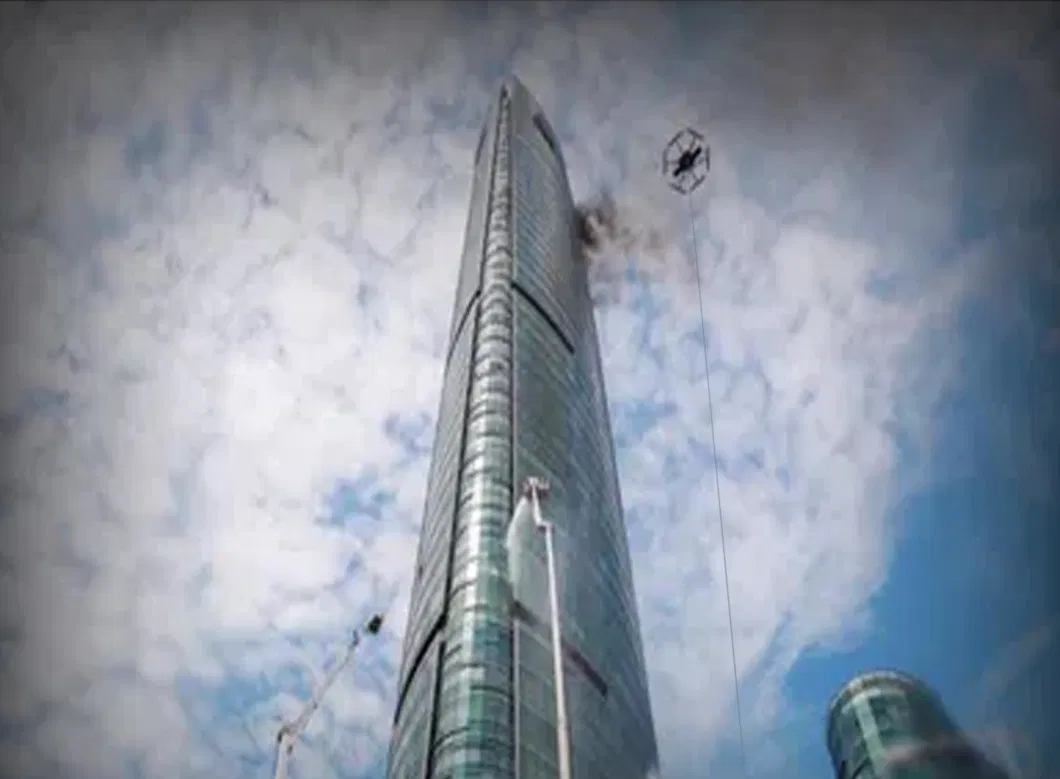

Sistem tenaga pengikat memainkan peran penting dalam pengawasan, pemantauan kesehatan jangka panjang, komunikasi darurat, manajemen lalu lintas, inspeksi lingkungan, penelitian ilmiah dan banyak lagi.

1.Karakteristik khas
Ringan dan portabel: kecil dengan ukuran 645*550*350mm dan ringan dengan berat 36KG, mendukung scrolling atau portabilitas, mudah dibawa dan cepat digunakan dalam 2 menit

Pengoperasian sederhana: setelah koneksi didukung oleh sistem gulungan pengikat bertenaga, seluruh proses penerbangan lepas landas dan pendaratan UAV tidak perlu mengoperasikan kotak pengikat,Hanya berkonsentrasi pada operasi penerbangan;

Multifungsi: fungsi perlindungan input dan output yang komprehensif (pemulihan diri), operasi dan penyimpanan catatan kesalahan, dukungan untuk komunikasi kabel dan tampilan dan kontrol seluler.

Otomatis kabel gulungan masuk dan keluar sementara dengan drone mengambil dan pendaratan: Ini dapat secara adaptif menyesuaikan dan secara otomatis melepaskan, gulungan masuk, dan meletakkan kabel berdasarkan angkat, kecepatan, dan keadaan lain dari drone,tanpa campur tangan manusia.

Regulasi tegangan konstan: Sumber daya onboard memiliki berbagai input dan output regulasi tegangan konstan,dan kapasitas baterai cadangan yang dilengkapi dapat memenuhi waktu pendaratan aman dari drone.

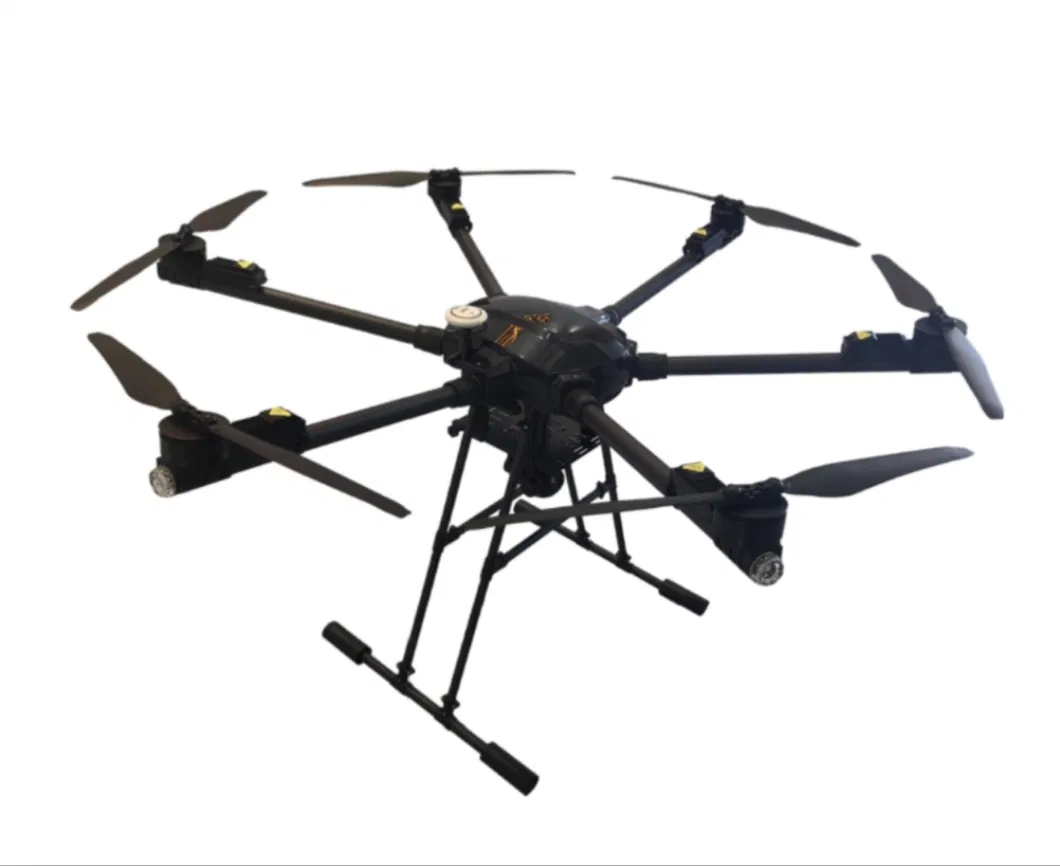

2.Adaptif drone
Digunakan bersama dengan drone yang sesuai untuk membentuk sistem drone terikat
Ketinggian penerbangan pendukung: 120-200m (kabel terikat 220m, panjang keselamatan disediakan)
Berat maksimum lepas landas dukungan: 30 ~ 55kg (efisiensi daya drone bervariasi, parameter hanya untuk referensi)

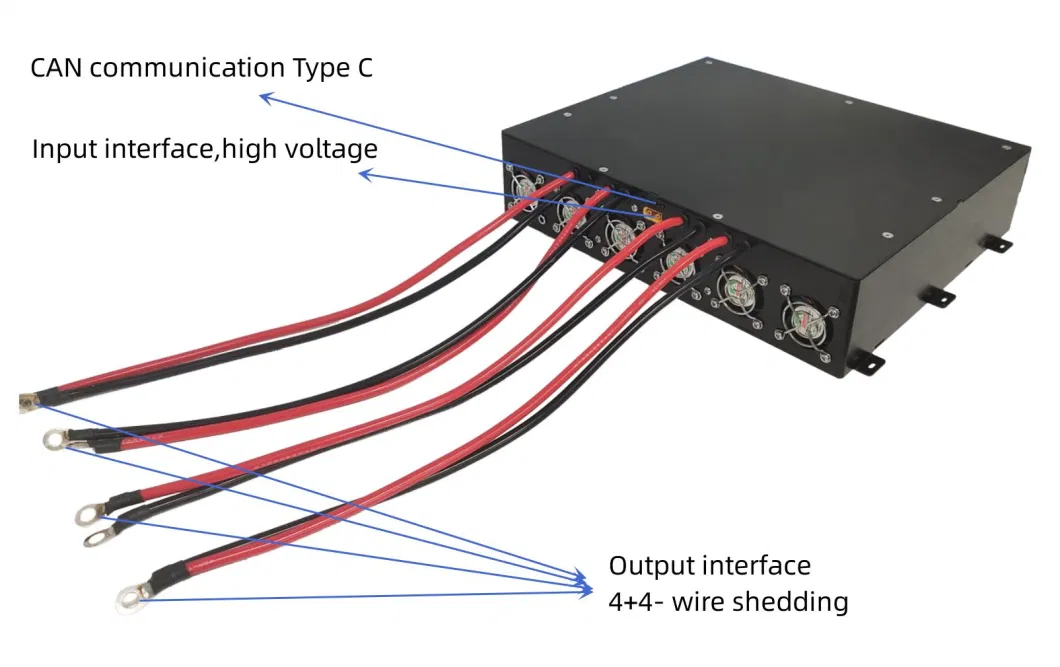

3.Modul udara bertenaga(sumber daya di dalam pesawat)

1) Tegangan masukan: Masukan dalam kisaran luas 580-810Vdc, tegangan output konstan;
2) Tegangan output: 50 ± 0.5Vdc, mendukung tegangan output yang disesuaikan;
3) Daya keluar: 12000W (output jangka panjang nominal), 15000W (nilai puncak ≤ 30s);

4) Fungsi perlindungan
a. Perlindungan overvoltage dan undervoltage masukan: perlindungan mati, penghapusan kesalahan dan pemulihan diri;
b. Perlindungan overcurrent output: perlindungan step-down arus konstan, penghapusan kesalahan dan pemulihan diri;
c. Perlindungan sirkuit pendek output: operasi pembatasan arus output, penghapusan kesalahan dan pemulihan diri;
d. Perlindungan terhadap kelebihan suhu output: suhu shell adalah 95 ± 2,5 oC, dan dimatikan dan pulih sendiri setelah pendinginan;
e. Perlindungan tegangan lebihan output: mematikan dan mengunci secara otomatis, memulai kembali dan memulihkan daya;

5) Fungsi komunikasi: komunikasi CAN, laporan tegangan, arus, suhu dan data dan status lainnya;
6) Metode pemasangan: cadangan telinga pemasangan dan mengikatnya dengan sekrup;
7) Metode disipasi panas: kipas built-in untuk disipasi panas aktif, saluran udara khusus untuk pendinginan udara paksa;
8) Antarmuka: Input XT60, outputXT90, atauPengurangan kabel, dukungan kustomisasi antarmuka;
9) Ukuran: 295*254*71 ± 0,5 mm (tidak termasuk telinga instalasi dan antarmuka);
10) Berat: 4,5 ± 0,1 kg (tidak termasuk konektor dan kabel eksternal);

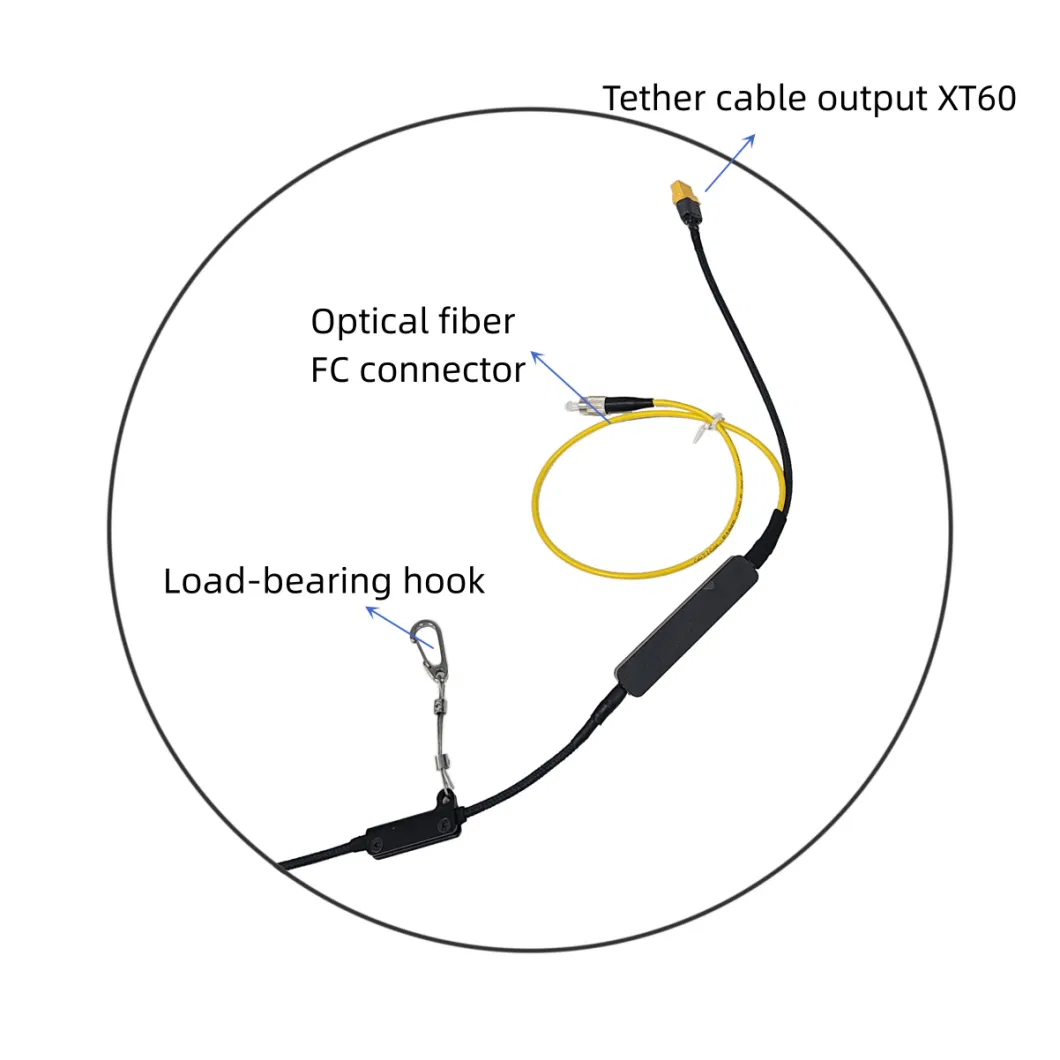

4.Tether cmampu

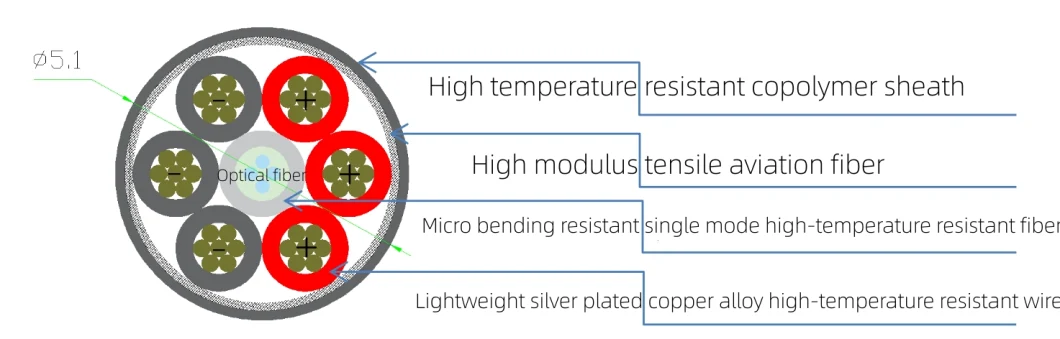

1) Bahan: Kawat tembaga berlapis perak berbilang untaian, lapisan isolasi fluoroplastik komposit, unit serat optik yang dibungkus erat, selubung koplimer tahan suhu tinggi,Lapisan tensile high modulus dari serat tenunan kelas penerbangan;
2) arus kerja: 15-20A;
3) resistensi DC: 2,5 ± 0,2 Ω, 100m loop @ 20 oC,
4) Kekuatan tarik: ≥ 150kg, tahan terhadap penarikan berulang dan waktu pelepasan ≥ 1000 kali;
5) Kekuatan isolasi: ≥ 3000Vdc, tidak ada kerusakan selama 1 menit;
6) Panjang kabel: 220 ± 2m (mendukung panjang kabel yang disesuaikan dari 160 ~ 330m);
7) Komunikasi serat optik: Konfigurasi standar tidak termasuk serat optik, dan 1-2 serat optik opsional;
8) Diameter luar: 4,9 ± 0,2 mm;
9) Berat: 29 ± 0,5 g/m.

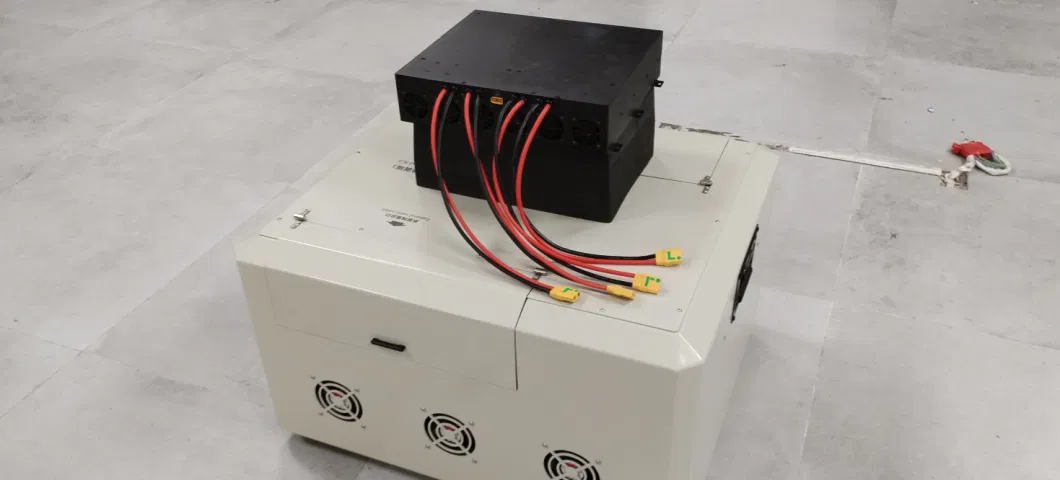

5. Sistem gulungan terikat bertenaga

1) Tegangan masukan: 260 ~ 530Vac (3-fase, daya dalam ruangan / generator).
2) Tegangan output: 400~750Vdc diatur, standar pabrik 750Vdc;
3) Daya keluar: 20000W;


4) Fungsi perlindungan:
A. Perlindungan atas tegangan masuk dan tegangan bawah: perlindungan mati, penghapusan kesalahan dan pemulihan diri;
B. Perlindungan overcurrent output: constant current step-down protection, penghapusan kesalahan dan pemulihan diri;
C. Perlindungan sirkuit pendek output: operasi pembatasan arus output, penghapusan kesalahan dan pemulihan diri;
D. Perlindungan terhadap suhu berlebihan output: suhu shell adalah 95 ± 2,5 oC, dan setelah pendinginan, itu adalah pemulihan diri;
E. Perlindungan tegangan lebihan output: secara otomatis mematikan dan mengunci, memulai kembali dan menyalakan untuk pemulihan;

5) Tampilan data: layar sentuh 4,3 inci menampilkan arus, tegangan, suhu, panjang kabel, catatan operasi, catatan kesalahan dan data lainnya;
6) Fungsi alarm: dalam kasus kesalahan sistem, layar tampilan akan bergulir untuk menampilkan informasi kesalahan, dan lampu peringatan kesalahan akan berkedip merah dan berbunyi;
7) Fungsi komunikasi: Komunikasi Modbus TCP (produk standar tidak memiliki antarmuka terbuka), mendukung komunikasi kabel dan tampilan sinkron ponsel
8) Kecepatan retraksi: 0 ~ 2m/s, 10 gigi diatur;
9) Mengambil kembali dan melepaskan tegangan: tarik kembali dan melepaskan tegangan dibagi menjadi 10 gigi, yang dapat diatur;
10) Modus kerja: kabel passive reel out, kabel active reel in, kabel automatic tether winding, dan tombol forced reel in;
11) Transportasi portabel: Dapat diangkut atau dipindahkan di mobil, opsional dengan komponen batang tarik dan roller.
12) Antarmuka: Input lima inti soket penerbangan, port FC serat optik (opsional), port jaringan komunikasi, Type-c;
13) Tombol dan saklar: tombol keluaran tegangan tinggi, gulungan kabel dalam tombol paksa, saklar input AC, lampu alarm;
14) Komunikasi serat optik: Konfigurasi standar tidak termasuk serat optik, dan dapat dilengkapi dengan satu atau beberapa kabel komposit optoelektronik optik.
15) Ukuran: 645*550*350mm (status penyimpanan).
16) Berat: 40kg (tidak termasuk komponen opsional)
17) Suhu kerja: -25 ~ 55C.
18) Ketinggian: 3000m.

FAQ

1. **P: Apa pembangkit listrik terikat MYUAV? **.
**A:** Stasiun tenaga terikat MYUAV adalah solusi pembangkit listrik ketinggian tinggi yang inovatif yang menggunakan teknologi drone terikat untuk menghubungkan drone besar ke sumber daya darat.Drone membawa turbin angin kecil atau panel surya untuk terbang tinggi ke langit, menggunakan sumber daya angin atau sinar matahari di ketinggian tinggi untuk menghasilkan listrik, dan kemudian mengirim listrik kembali ke tanah melalui kabel yang terikat.

2. **P: Bagaimana fungsi pembangkit listrik terikat MYUAV? **
**A:** Prinsip kerja terutama adalah menggunakan drone sebagai platform untuk mengangkatnya ke ketinggian yang tidak dapat dicapai turbin angin tradisional, di mana kecepatan angin lebih stabil dan kuat,Dengan demikian meningkatkan efisiensi pembangkit listrik. UAV menerima pasokan listrik konstan melalui kabel kekuatan tinggi yang melekat pada tanah untuk mempertahankan penerbangan UAV dan operasi peralatan pembangkit listrik.

3. **P: Seberapa efisien pembangkit listrik MYUAV? **.
**A:** Karena data yang sebenarnya tergantung pada model UAV tertentu dan konfigurasi peralatan pembangkit listrik,MYUAV mungkin telah meningkatkan pembangkit listrik per unit area melalui penggunaan sumber daya angin atau surya yang efisienDibandingkan dengan pembangkit listrik berbasis lahan tradisional, tenaga angin atau tenaga surya di ketinggian tinggi memiliki potensi pembangkit listrik yang lebih tinggi per unit area.Tapi angka efisiensi yang tepat harus merujuk pada indikator kinerja produk yang disediakan oleh perusahaan MYUAV.

4. **P: Dalam lingkungan apa pembangkit listrik terikat MYUAV dapat beroperasi? **.
**A:** Stasiun tenaga terikat MYUAV harus dapat beroperasi dalam kisaran kondisi meteorologi yang aman, seperti menghindari kondisi cuaca ekstrem,sementara memastikan keamanan dan stabilitas kabel yang terikatKondisi lingkungan operasi khusus harus dikonsultasikan dengan MYUAV untuk standar rinci sebelum pembelian.

5. **P: Bagaimana untuk memulihkan dan memelihara UAV terikat? **.
**A:** MYUAV dapat dilengkapi dengan sistem pemulihan otomatis atau semi-otomatis untuk mendarat dengan aman dan memulihkan UAV teemed jika diperlukan,saat melakukan pemeriksaan pemeliharaan reguler pada peralatan pembangkit listrik pada UAVProses pemeliharaan dapat mencakup pemeriksaan integritas dan perbaikan badan drone, sistem listrik, peralatan pembangkit listrik dan kabel yang terikat.

Sekali lagi, informasi di atas didasarkan pada aplikasi umum teknologi UAV yang terikat.silahkan hubungi perusahaan secara langsung untuk deskripsi produk terbaru dan paling akurat, parameter kinerja dan dukungan layanan.
