Sistem Pasokan Daya MYUAV Sistem Drone

Sistem Pasokan Daya MYUAV Sistem Drone

1.Karakteristik khas
1) Ringan dan portabel: ukuran kecil, berat ringan, bantalan batang tarik atau portabel, mudah dibawa dan cepat digunakan;

2) Operasi sederhana: setelah koneksi dinyalakan, tidak perlu mengoperasikan UAV selama lepas landas dan mendarat, hanya mengoperasikan UAV;

3) Kuat: fungsi perlindungan input dan output yang komprehensif, operasi dan penyimpanan catatan kesalahan, mendukung komunikasi kabel dan sinkronisasi ponsel;

4)Retraksi otomatis dan retraksi: penyesuaian adaptif dan pembayaran otomatis, pengambilan dan pengaturan kabel sesuai dengan angkat dan kecepatan pesawat, tanpa intervensi manusia;

5) Stabilisasi tegangan konstan: catu daya udara memiliki berbagai input dan output stabilisasi tegangan konstan. Kapasitas baterai siaga dapat memenuhi waktu pendaratan UAV.

2.Adaptif drone
Hal ini dicocokkan dengan UAV yang sesuai untuk membentuk sistem drone terikat.
1) Ketinggian penerbangan pendukung: 120~220m (panjang kabel: 220m, panjang keamanan yang disediakan);
2) Berat lepas landas pendukung: 30 ~ 55kg (efisiensi kekuatan UAV berbeda, data ini hanya untuk referensi).

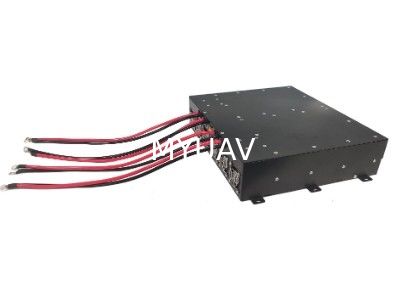

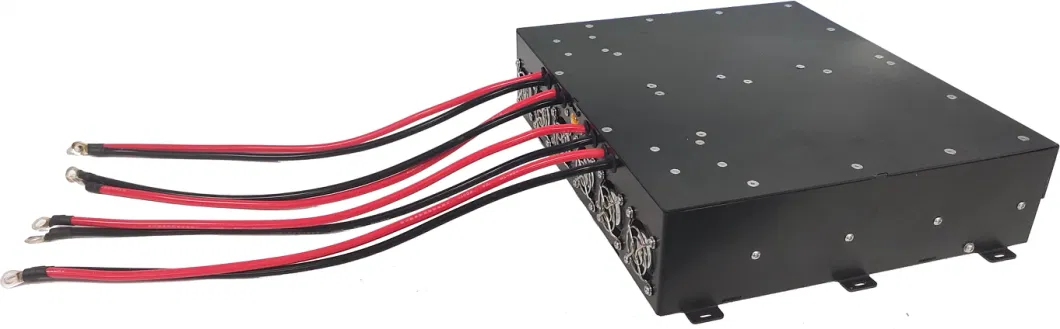

3.Modul udara(sumber daya di dalam pesawat)


1) Tegangan masukan: 580 ~ 810Vdc input rentang luas, tegangan output konstan;
2) Tegangan output: 50± 0.5Vdc, mendukung penyesuaian tegangan output;
3) Daya keluar: 12000W (output jangka panjang nominal), 15000W (nilai puncak ≤ 30s);

4) Fungsi perlindungan
A. Perlindungan atas tegangan masuk dan tegangan bawah: perlindungan mati, penghapusan kesalahan dan pemulihan diri;
B. Perlindungan overcurrent output: constant current step-down protection, penghapusan kesalahan dan pemulihan diri;
C. Perlindungan sirkuit pendek output: operasi pembatasan arus output, penghapusan kesalahan dan pemulihan diri;
D. Perlindungan terhadap suhu berlebihan output: suhu cangkang adalah 95 ± 2,5 oC, dan setelah pendinginan dan pemulihan diri;
E. Perlindungan tegangan lebihan output: secara otomatis mematikan dan mengunci, memulai kembali dan menyalakan untuk pemulihan;

5) Fungsi komunikasi: komunikasi CAN, laporan tegangan, arus, suhu dan data dan status lainnya;
6) Metode pemasangan: pegangan pemasangan yang disediakan dan diperbaiki dengan sekrup;
7) Mode disipasi panas: ventilator aktif yang terintegrasi dissipasi panas, pendingin udara paksa saluran udara yang disediakan;
8) Antarmuka: input XT60, output XT90, dukungan kustomisasi antarmuka;
9) Ukuran: 295*254*71 ± 0,5 mm (tidak termasuk lug pemasangan dan antarmuka);
10) Berat: 4,5 ± 0,1 kg (tidak termasuk konektor dan kabel eksternal).


4.TEter cmampu


1) Bahan: kawat tembaga berlapis perak multi-strand, lapisan isolasi fluoroplastik komposit, unit serat optik yang dibungkus erat, lapisan kopolymer tahan suhu tinggi,Pelet serat kelas penerbangan dengan modul tarik tinggi;
2) arus kerja: 15 ~ 20A;
3) resistensi DC: 2,5 ± 0,2 Ω, 100m loop @ 20 oC,
4) Kekuatan tarik: ≥ 200kg, ketahanan terhadap penarikan berulang dan pelepasan ≥ 1000 kali;
5) Kekuatan isolasi: ≥ 3000Vdc, tidak ada kerusakan selama 1 menit;
6) Panjang berlabuh: 220 ± 2m;
7) Komunikasi serat optik: 1 serat optik disesuaikan dengan konektor FC (Optional);
8) Diameter luar: 4,5 ± 0,2 mm;
9) Berat: 46 ± 0,5 g/m.

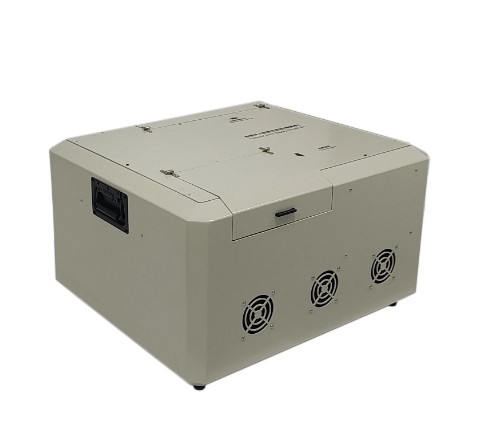

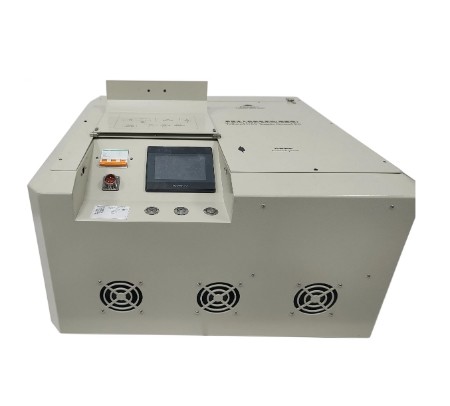

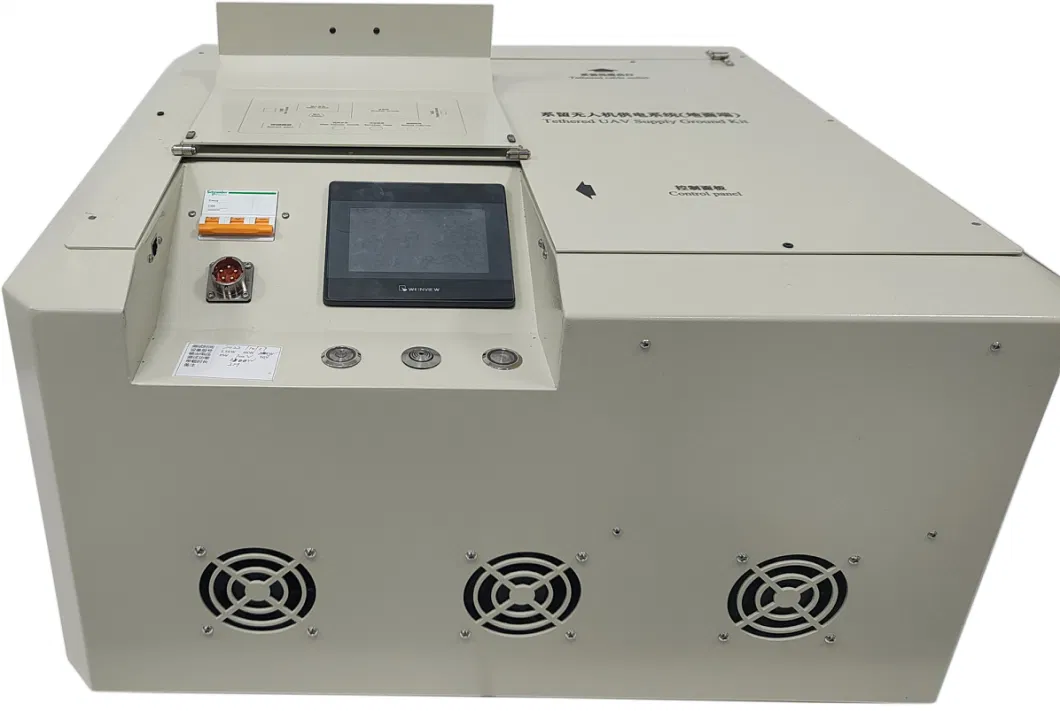

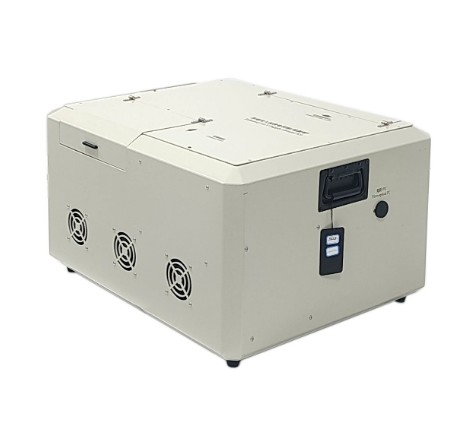

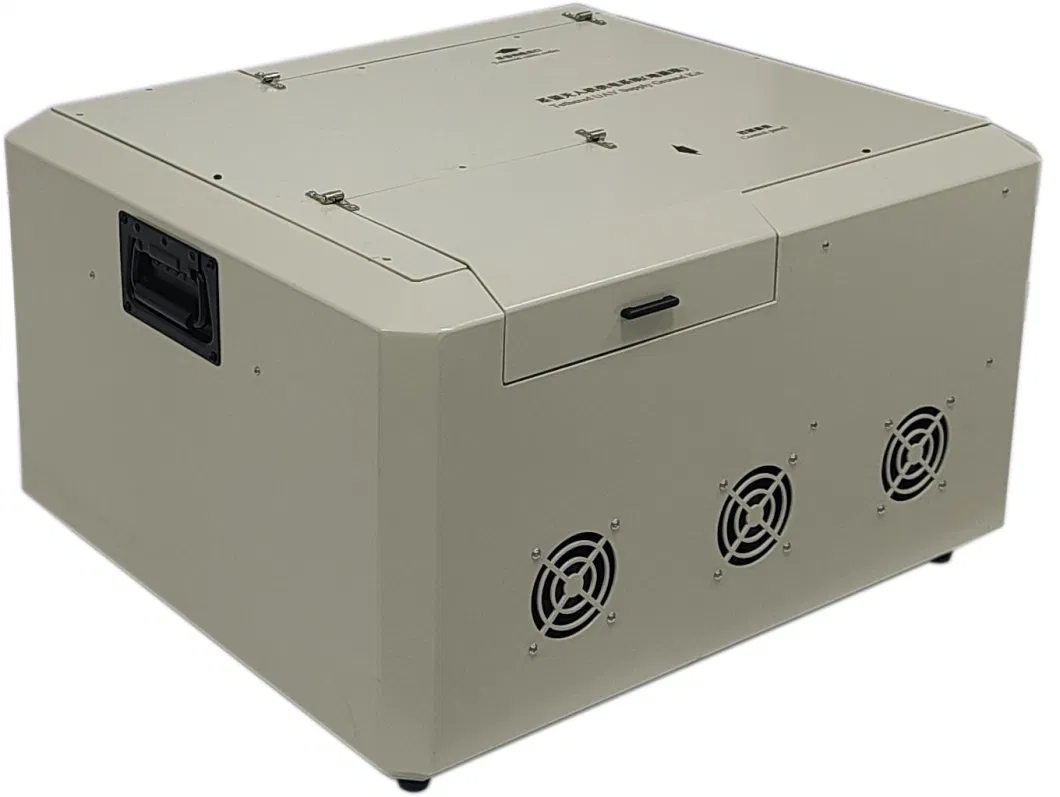

5.Tanahmodul(penyambungankotak)


1) Tegangan masukan: 270~490Vac tiga fase, 50/60Hz;
2) Tegangan output: 400~750Vdc diatur, standar pabrik 750Vdc;
3) Daya keluar: 20000W;

4) Fungsi perlindungan
A. Perlindungan atas tegangan masuk dan tegangan bawah: perlindungan mati, penghapusan kesalahan dan pemulihan diri;
B. Perlindungan overcurrent output: constant current step-down protection, penghapusan kesalahan dan pemulihan diri;
C. Perlindungan sirkuit pendek output: operasi pembatasan arus output, penghapusan kesalahan dan pemulihan diri;
D. Perlindungan terhadap suhu berlebihan output: suhu shell adalah 95 ± 2,5 oC, dan pendinginan adalah pemulihan diri;
E. Perlindungan tegangan lebihan output: secara otomatis mematikan dan mengunci, memulai kembali dan menyalakan untuk pemulihan;

5) Tampilan data: layar sentuh 4,3 inci menampilkan arus, tegangan, suhu, panjang kabel, catatan operasi, catatan kesalahan dan data lainnya;
6) Fungsi alarm: ketika sistem memiliki kesalahan, layar tampilan akan menampilkan informasi kesalahan, dan lampu peringatan kesalahan akan berkedip merah dan bip;
7) Fungsi komunikasi: antarmuka jaringan yang disediakan, komunikasi Modbus tcp, dukungan komunikasi kabel dan tampilan sinkronisasi ponsel;
8) Kabel gulungan masuk dan keluar kecepatan maksimum: 0 ~ 2m / s, 10 gigi diatur;
9) Tekanan kabel reel masuk dan keluar: Tekanan kabel reel masuk dan keluar dibagi menjadi 10 gigi, yang dapat diatur;
10) Mode kerja: passive reel out, active reel in, pengaturan kawat otomatis, dan dapat menekan tombol untuk dipaksa reel di rest kabel;
11) Pengangkutan membawa: mendukung batang tarik dan membawa portabel dengan tangan;
12) Antarmuka: input 3 inti socket penerbangan, port serat optik FC (opsional), port jaringan komunikasi port LAN, Type-c;
13) Tombol dan saklar: tombol keluaran tegangan tinggi, gulungan kabel dalam tombol paksa, saklar input AC, lampu alarm;
14) Ukuran: 645*550*350 ± 0,5 mm;

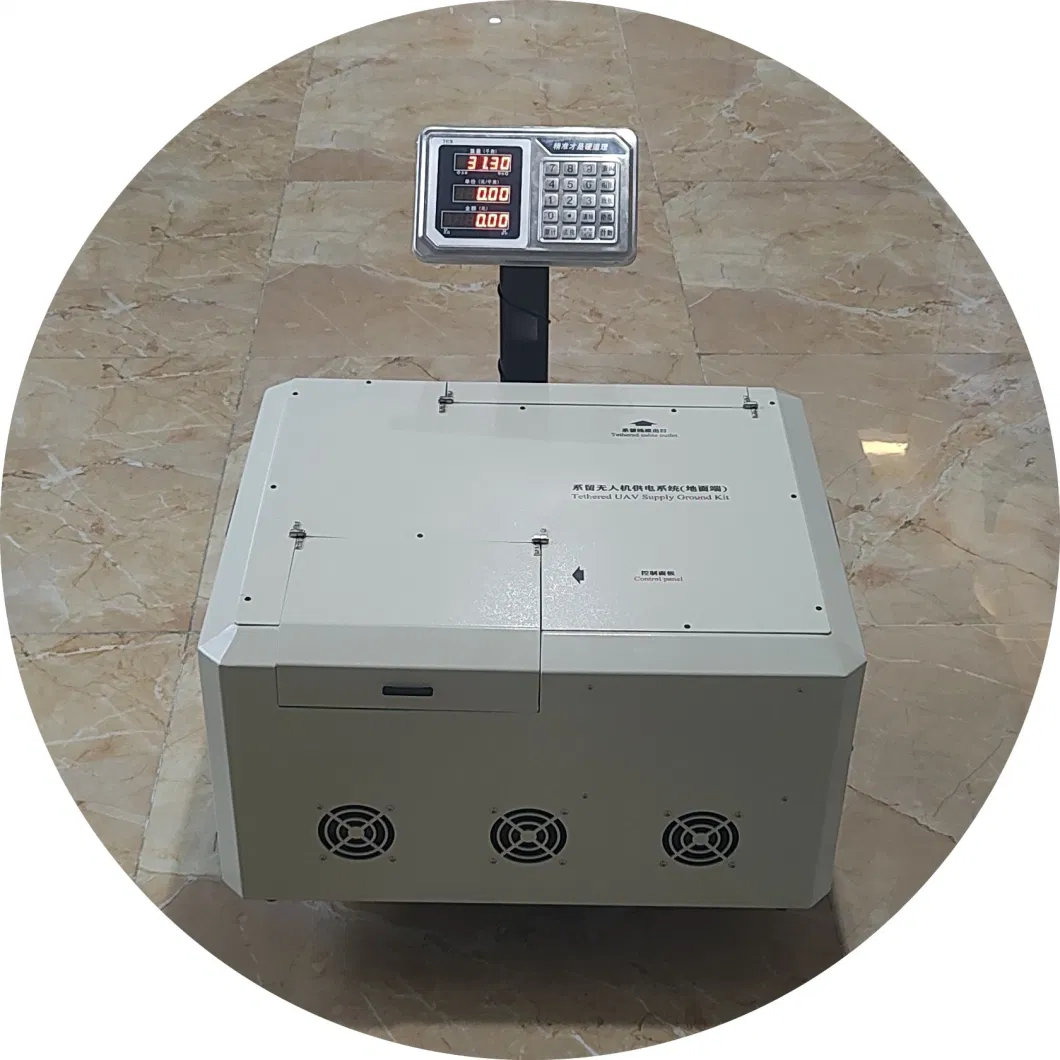

15) Berat: 40 ± 0,5 kg (termasuk kabel terikat).

FAQ

1. **P: Apa pembangkit listrik terikat MYUAV? **.
**A:** Stasiun tenaga terikat MYUAV adalah solusi pembangkit listrik ketinggian tinggi yang inovatif yang menggunakan teknologi drone terikat untuk menghubungkan drone besar ke sumber daya darat.Drone membawa turbin angin kecil atau panel surya untuk terbang tinggi ke langit, menggunakan sumber daya angin atau sinar matahari di ketinggian tinggi untuk menghasilkan listrik, dan kemudian mengirim listrik kembali ke tanah melalui kabel yang terikat.

2. **P: Bagaimana fungsi pembangkit listrik terikat MYUAV? **
**A:** Prinsip kerja terutama adalah menggunakan drone sebagai platform untuk mengangkatnya ke ketinggian yang tidak dapat dicapai turbin angin tradisional, di mana kecepatan angin lebih stabil dan kuat,Dengan demikian meningkatkan efisiensi pembangkit listrik. UAV menerima pasokan listrik konstan melalui kabel kekuatan tinggi yang melekat pada tanah untuk mempertahankan penerbangan UAV dan operasi peralatan pembangkit listrik.

3. **P: Seberapa efisien pembangkit listrik MYUAV? **.
**A:** Karena data yang sebenarnya tergantung pada model UAV tertentu dan konfigurasi peralatan pembangkit listrik,MYUAV mungkin telah meningkatkan pembangkit listrik per unit area melalui penggunaan sumber daya angin atau surya yang efisienDibandingkan dengan pembangkit listrik berbasis lahan tradisional, tenaga angin atau tenaga surya di ketinggian tinggi memiliki potensi pembangkit listrik yang lebih tinggi per unit area.Tapi angka efisiensi yang tepat harus merujuk pada indikator kinerja produk yang disediakan oleh perusahaan MYUAV.

4. **P: Dalam lingkungan apa pembangkit listrik terikat MYUAV dapat beroperasi? **.
**A:** Stasiun tenaga terikat MYUAV harus dapat beroperasi dalam kisaran kondisi meteorologi yang aman, seperti menghindari kondisi cuaca ekstrem,sementara memastikan keamanan dan stabilitas kabel yang terikatKondisi lingkungan operasi khusus harus dikonsultasikan dengan MYUAV untuk standar rinci sebelum pembelian.

5. **P: Bagaimana untuk memulihkan dan memelihara UAV terikat? **.
**A:** MYUAV dapat dilengkapi dengan sistem pemulihan otomatis atau semi-otomatis untuk mendarat dengan aman dan memulihkan UAV teemed jika diperlukan,saat melakukan pemeriksaan pemeliharaan reguler pada peralatan pembangkit listrik pada UAVProses pemeliharaan dapat mencakup pemeriksaan integritas dan perbaikan badan drone, sistem listrik, peralatan pembangkit listrik dan kabel yang terikat.

Sekali lagi, informasi di atas didasarkan pada aplikasi umum teknologi UAV yang terikat.silahkan hubungi perusahaan secara langsung untuk deskripsi produk terbaru dan paling akurat, parameter kinerja dan dukungan layanan.
