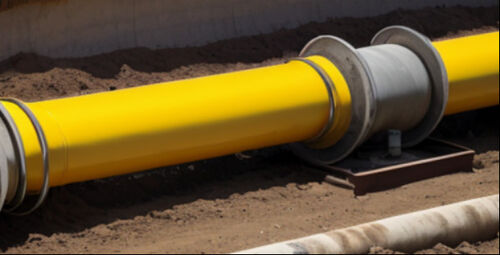

Ringkasan skema deteksi kebocoran untuk pipa gas bawah tanah menggunakan detektor metana MYUAV DRONE

Pentingnya Inspeksi Saluran Gas Bawah Tanah

Gas adalah gas yang mudah terbakar dan mudah meledak, dan penggunaan dan pengelolaan gasnya yang aman sangat penting.dan keamanannya secara langsung terkait dengan keamanan dan stabilitas pasokan gasMelalui pemeriksaan rutin, bahaya keselamatan seperti kebocoran, kerusakan, dan penyumbatan dapat dideteksi dan ditangani secara tepat waktu, mencegah kecelakaan seperti kebocoran gas dan ledakan.Selain itu, penuaan pipa komprehensif bawah tanah perkotaan dapat menyebabkan korosi, penuaan, dan bahaya keamanan lainnya seperti kebocoran dan retakan pipa.Untuk memastikan operasi pipa bawah tanah yang aman, pemeriksaan reguler juga diperlukan untuk mengidentifikasi bahaya tersembunyi ini dan mengambil langkah-langkah yang sesuai untuk perbaikan dan pemeliharaan.sangat penting untuk melakukan pemeriksaan reguler pada saluran pipa gas dasar.

Keterbatasan inspeksi pipa gas bawah tanah awal

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a line, dan lebarnya, yaitu diameter titik laser, biasanya tidak melebihi 20 cm. Namun, diameter pipa gas alam bertekanan tinggi sebagian besar melebihi 50 cm.kesalahan penerbangan MYUAV DRONE diperlukan beberapa penerbangan bolak-balik dari MYUAV DRONE untuk menutupi pipa yang perlu inspeksi, yang sangat tidak nyaman.

Keuntungan produk

Untuk mengimbangi keterbatasan detektor metana laser, gimbal pemindaian tanah laser dikembangkan.dengan gimbal stabil tiga sumbu yang mempertahankan arah sinaran laser tegak lurus ke tanahKontroler pemindaian mengontrol rotasi gimbal, dan proyeksi radiasi laser di tanah mengambil bentuk spiral, menyapu lebar tertentu (sekitar 3-10m).Akibatnya, MYUAV DRONE dapat mencakup rentang pipa yang perlu diperiksa dalam satu penerbangan, mengkompensasi kesalahan posisi penerbangan, dan menangkap massa udara yang bocor yang menyimpang dari pipa,meningkatkan tingkat keberhasilan deteksi dan efisiensi inspeksi real-time.

LC30pro [versi 5G]

Produk LC30 pro [versi 5G] telah membuat desain optimasi yang ditargetkan dalam hal volume, berat, konsumsi daya, dan interferensi elektromagnetik,yang menargetkan karakteristik aplikasi MYUAV DRONEWaktu respons 25 milidetik memastikan bahwa MYUAV DRONE dapat mempertahankan output data yang stabil dan dapat diandalkan bahkan selama gerakan kecepatan tinggi.Keakuratan pengukuran yang tinggi, batas deteksi yang rendah, dan kecepatan respons yang cepat, dan hampir tidak memerlukan pemeliharaan dan kalibrasi pengukuran di tempat.

Dibandingkan dengan metode deteksi sensor elektrokimia tradisional, LC30pro [5G versi] dapat mencapai pengukuran tanpa kontak, dengan cepat mendeteksi jumlah jejak gas metana di udara,dengan jarak deteksi maksimum 150 meter dan tidak dipengaruhi oleh faktor lingkungan seperti suhu, kelembaban, dan tekanan, dan memiliki stabilitas yang sangat tinggi.

Kontrol APP: Buka ikon desktop Android dan masukkan antarmuka login APP Laser Methane.Status MYUAV DRONE dan data pengukuran metana dapat dilihat secara real timeDalam kasus kebocoran pipa, peralatan terminal akan secara otomatis alarm dan mencatat data (waktu, koordinat, kebocoran konsentrasi,foto-foto di tempat) untuk pembuatan laporan inspeksi secara otomatis pada tahap selanjutnya.

Pengendalian web: Pemantauan dan manajemen data metana yang seragam. Mampu memanggil peta, beralih antara tampilan 3D / 2D / planar, menampilkan lintasan penerbangan 3D, menampilkan nilai blok warna,menampilkan data real-time, menandai titik dan pengukuran, statistik daerah abnormal, posisi cepat, menelusuri catatan sejarah, dan laporan ekspor.

komposisi sistem

Detektor metana laser L30Pro [versi 5G] saat ini dapat dipasang pada DJI M300RTK dan M350RTKMYUAV DRONE untuk digunakan.Ini dapat mentransmisikan data konsentrasi metana yang dikumpulkan oleh sensor ke remote control APP atau halaman web untuk ditampilkan melalui berbagai metode transmisi seperti modul 5G dan DJI SDK.

Komposisi struktur

Modul emisi dan penerimaan laser terintegrasi di dalam probe, dan unit penerima di dalam probe mencakup sirkuit penerima sinyal, sirkuit amplifikasi,dan sirkuit pemrosesanUnit pemrosesan pusat mengadopsi prosesor ganda. satu adalah prosesor DSP yang digunakan untuk operasi titik terapung yang dapat secara akurat dan cepat menguji konsentrasi gas,sementara prosesor lainnya digunakan untuk kontrol fungsional, deteksi status, komunikasi, dan fungsi lain dari seluruh sistem.memastikan bahwa diameter titik kurang dari 20cm di luar 150m, dan memastikan bahwa sinyal cahaya yang dipancarkan cukup kuat untuk mengurangi gangguan dari penandatanganan sinar matahari dan meningkatkan rasio sinyal-kebisingan.Bagian luar probe terdiri dari gimbal tiga sumbu, lubang laser pengukuran, lubang laser indikasi, dan jendela penerima.

Komposisi Rencana Produk

Sistem inspeksi pipa metana laser bawah tanah MYUAV DRONE adalah sistem komprehensif yang mencakup MYUAV DRONE, sensor LC30pro [5G], dan pusat kontrol darat,bekerja sama untuk mencapai inspeksi kebocoran pipa gas bawah tanah yang efisien.

Ini adalah inti dari seluruh sistem, bertanggung jawab untuk melakukan pemindaian LiDAR dan deteksi konsentrasi metana.kemampuan anti interferensi, dan daya tahan untuk beradaptasi dengan lingkungan pipa bawah tanah.

Sensor LC30pro [5G]: MYUAV DRONE perlu dilengkapi dengan berbagai sensor, seperti sensor metana, yang dapat memantau konsentrasi metana di pipa bawah tanah secara real time.Jika konsentrasi metana melebihi kisaran aman, sensor akan membunyikan alarm.

Pusat Kontrol Ground: Ini adalah bagian penting lainnya dari seluruh sistem (termasuk ujung kontrol PC dan ujung kontrol APP), yang bertanggung jawab untuk menerima data yang dikirimkan oleh MYUAV DRONE,melakukan analisis dan pemrosesan data, dan menyediakan dasar untuk pemeliharaan dan perbaikan pipa.
