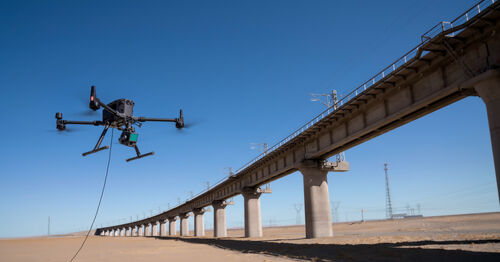

Bridge Inspection UAV Tethered System adalah sistem UAV yang sangat akurat dan tahan lama untuk memeriksa celah di bagian bawah struktur jembatan.MYUAV menyediakan daya terus menerus ke UAV melalui catu daya terikat, memungkinkan UAV melayang dan melakukan tugas inspeksi untuk jangka waktu yang lama.
1Komposisi sistem
Sumber daya listrik terikat:diatur di permukaan jembatan atau di tanah untuk menyediakan daya terus menerus ke UAV melalui koneksi listrik.
UAV:Dilengkapi dengan sistem pengambilan gambar definisi tinggi (misalnya gimbal dan kamera anti-goyang), bertanggung jawab untuk memeriksa permukaan jembatan.
Modul Navigasi dan Posisi:menggunakan sistem navigasi inersia dan/atau sistem GPS untuk navigasi dan posisi UAV dan memperoleh informasi posisi yang sesuai dengan gambar awal dan permukaan jembatan.
Modul pengolahan data:termasuk modul pengambilalihan gambar, modul posisi dan navigasi, prosesor dan memori, yang bertanggung jawab untuk pengolahan dan penyimpanan data.
2Proses pengujian
Akuisisi Gambar Awal:UAV lepas landas dan mendarat dari dek jembatan atau tanah, memotret permukaan jembatan, dan memperoleh gambar awal.
Koreksi skala abu:Koreksi skala abu-abu dilakukan pada gambar awal untuk menghilangkan sinyal kebisingan yang disebabkan oleh pencahayaan tambahan yang tidak merata.
Segmentasi gambar:Gambar yang dikoreksi dibagi menjadi gambar tingkat piksel, gambar tingkat sel dan gambar tingkat blok, dan sinyal kebisingan acak dihilangkan dengan perhitungan skala abu-abu,dan kemudian sinyal latar belakang pada permukaan jembatan dihilangkan berdasarkan perhitungan histogram segmentasi perbedaan tetangga, sehingga dapat mendeteksi wilayah retakan pada permukaan jembatan.
Pelacakan tepi:Pelacakan tepi dilakukan pada wilayah retakan untuk mengekstrak fitur geometris retakan.
Pengolahan data:Mengolah data gambar yang diperoleh dengan menggunakan teknologi pengenalan AI untuk mengidentifikasi titik penyakit dan menampilkannya dalam visualisasi 3D.
3Keuntungan dari drone yang terikat
Mudah dioperasikan:operator berada di tempat yang aman di jembatan atau di tanah, operasinya sederhana dan tidak mempengaruhi lalu lintas normal.
Ketahanan yang kuat:dibandingkan dengan drone sederhana (kekuatan sekitar 30 menit), drone yang terikat memiliki daya darat dan dapat terbang terus menerus.
Keakuratan deteksi yang tinggi:Gambar inspeksi resolusi tinggi dikombinasikan dengan teknologi pengenalan AI membuat identifikasi bintik-bintik penyakit lebih akurat dan komprehensif.
Keamanan tinggi:tidak perlu membangun bingkai atau keranjang untuk bekerja sama dengan inspeksi personil, yang sangat meningkatkan keselamatan.
4.Skenario aplikasi
Sistem pengikat UAV inspeksi jembatan banyak digunakan dalam inspeksi berbagai jenis jembatan,terutama untuk daerah yang sulit dijangkau atau di mana ada potensi bahaya keamananDengan menerapkan sistem ini, penyakit dan kelainan jembatan dapat ditemukan tepat waktu,memberikan dasar ilmiah untuk perbaikan dan pemeliharaan jembatan.
Secara keseluruhan, dengan perkembangan dan peningkatan teknologi yang terus-menerus, sistem pengikat UAV inspeksi jembatan MYUAV akan memainkan peran yang semakin penting dalam bidang inspeksi jembatan.
