MYUAV Modul Daya Terikat Baru untuk Drone DJI M3

Deskripsi lengkap

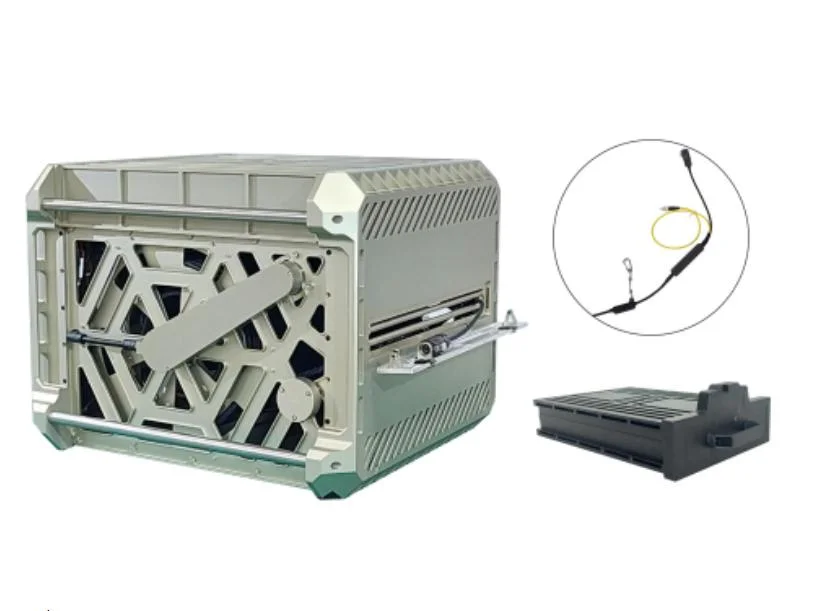

Sistem Drone Terikat
Meningkatkan daya tahan, data yang aman, dan penerbangan yang lebih aman.

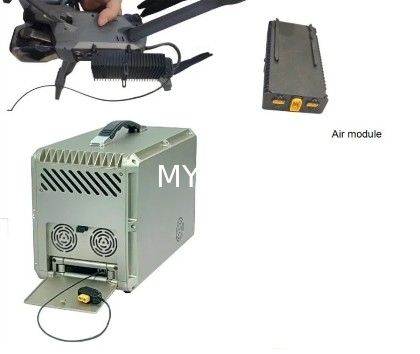

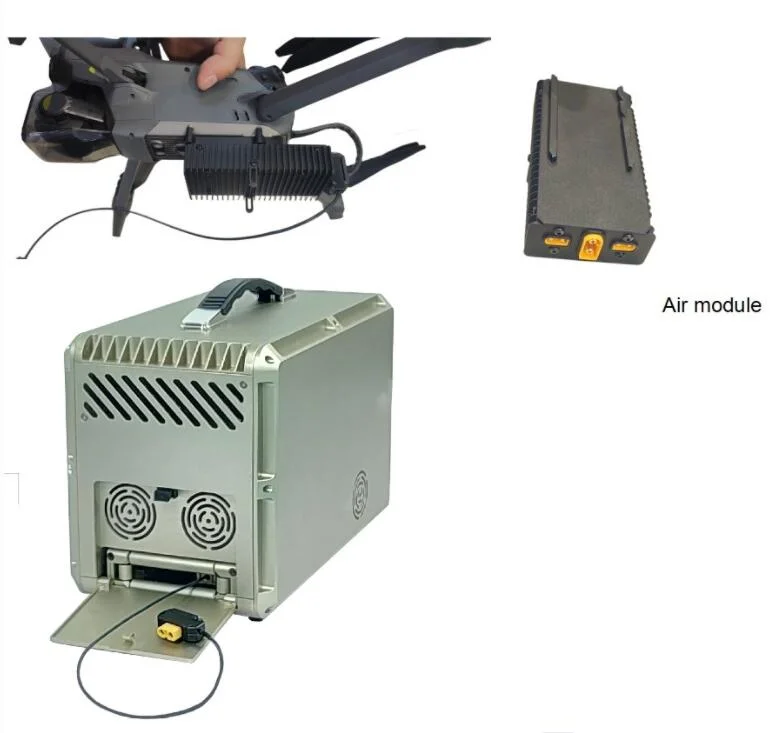

Sistem drone terikat untuk seri drone DJI, DJI Mavic 3 dan Mavic 3 drone perusahaan,DJI M30 drone,DJI M300 DJI Matrice 300 RTK,DJI Flycart30,sistem DJI pengikat terdiri dari 2 bagian, pembangkit listrik darat yang terintegrasi lipit, dan modul daya onboard, itu digunakan untuk pengawasan udara jangka panjang, waktu pasokan listrik maksimum hingga 12 jam,24 jam.

Stasiun listrik berkualitas tinggi yang terikat dengan aluminium, dan modul daya di atas kapal, kabel yang tahan tegangan, kabel yang terikat dengan kekuatan tinggi, sistem lipit kabel otomatis,terutama sistem drone terikat untuk DJI Mavic 3 dan Mavic 3 drone perusahaan ringan dan portabel dan memiliki perlindungan yang kuat.

Spesifikasi

Sistem Daya Terikat DJI Mavic 3



Fitur Utama

Ketinggian penerbangan pendukung:	33matau 55m
Akutegangan inputdari modul daya darat	176-264Vac
Otegangan keluarandari modul daya darat	300 ~ 420Vdc diatur
Sizedan berat modul daya darat	D265*W150*H175mm, 5kg.
Otegangan keluarandari modul udara	17.2 ± 0,2Vdc
Odaya outputdari modul udara	600W
Sizedan berat modul udara	D105*W56*H25mm,210G.

Karakteristik Lingkungan
1) Suhu lingkungan: -20 ~ 45 oC (pekerjaan), -40 ~ 65 oC (penyimpanan).
2) Kelembaban relatif: 10-80% RH (pekerjaan), 5-90% RH (penyimpanan).
3) Ketinggian: 0-3000m.

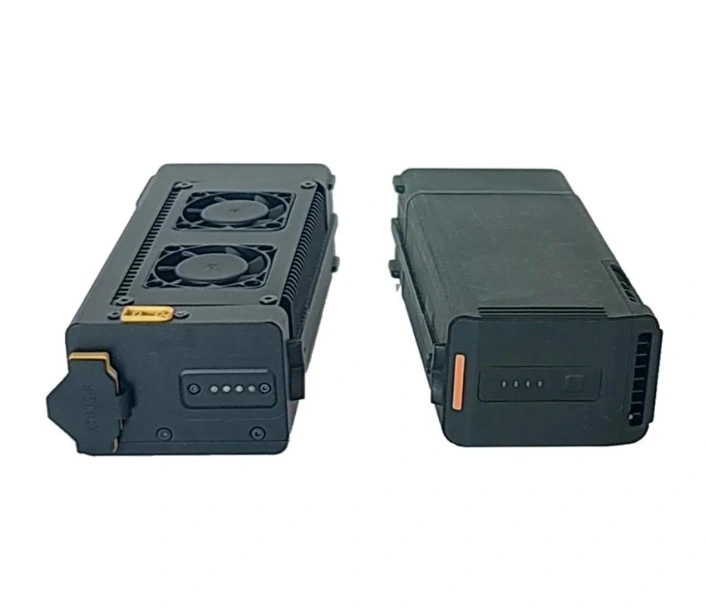

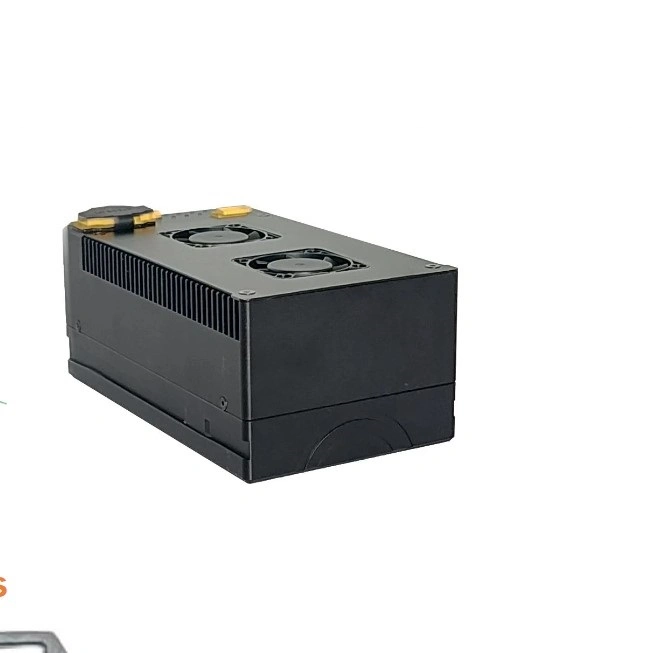

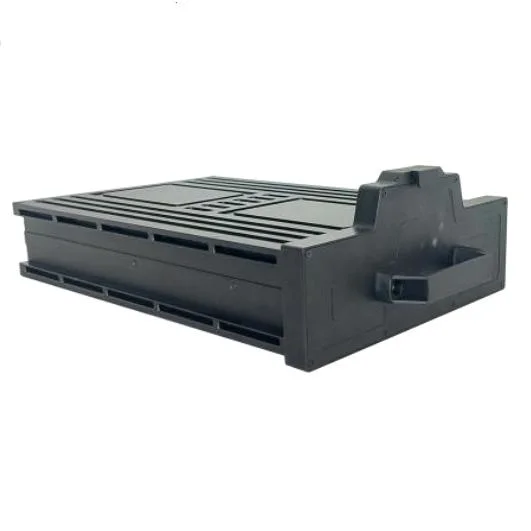

Pasokan daya modul udara
1) Tegangan masukan: 330-430Vdc input rentang luas.
2) Tegangan output: 17,2 ± 0,2Vdc, tegangan output konstan.
3) Kekuatan output: 600W (output jangka panjang nominal), 800W (nilai puncak≤10s).
4) Fungsi perlindungan: perlindungan atas tegangan masuk dan bawah tegangan, tegangan keluar, overcurrent, sirkuit pendek, dan perlindungan suhu.
5) Metode pemasangan: Alat bebas snap pada pemasangan.
6) Metode disipasi panas: disipasi panas pasif, pendinginan udara alami dari gigi disipasi panas.
7) Antarmuka: Input locking aviation socket, output XT30.
8) Ukuran: 115 × 59 × 35 ± 0,5 mm, tidak termasuk bracket pemasangan.
9) Berat: 300 ± 10g, tidak termasuk konektor eksternal.
10) Tingkat perlindungan: IP54.

Kabel pengikat
1) Bahan: kawat penerbangan ringan tahan suhu tinggi berlapis perak, lapisan isolasi fluoroplastik komposit, lapisan tensile tinggi kelas serat aviation tenunan.
2) Arus: 1.5-2A.
3) resistensi DC: 26 ± 0,2 Ω, 100m loop @ 20 oC,
4) Kekuatan tarik: ≥ 50kg, tahan terhadap penarik ulang dan waktu pelepasan ≥ 500 kali.
5) Tegangan isolasi: ≥ 3000Vdc, tidak ada kerusakan setelah 1 menit.
6) Panjang kabel: 33 ± 2m, mendukung panjang kabel khusus.
7) Diameter luar: 2,2 ± 0,1 mm.
8) Berat: 0,65 ± 0,05 kg/100 m.

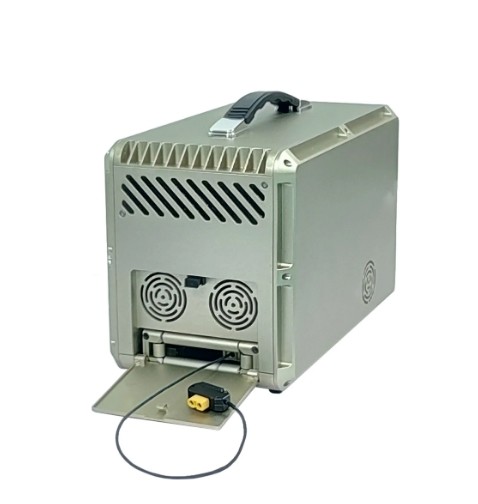

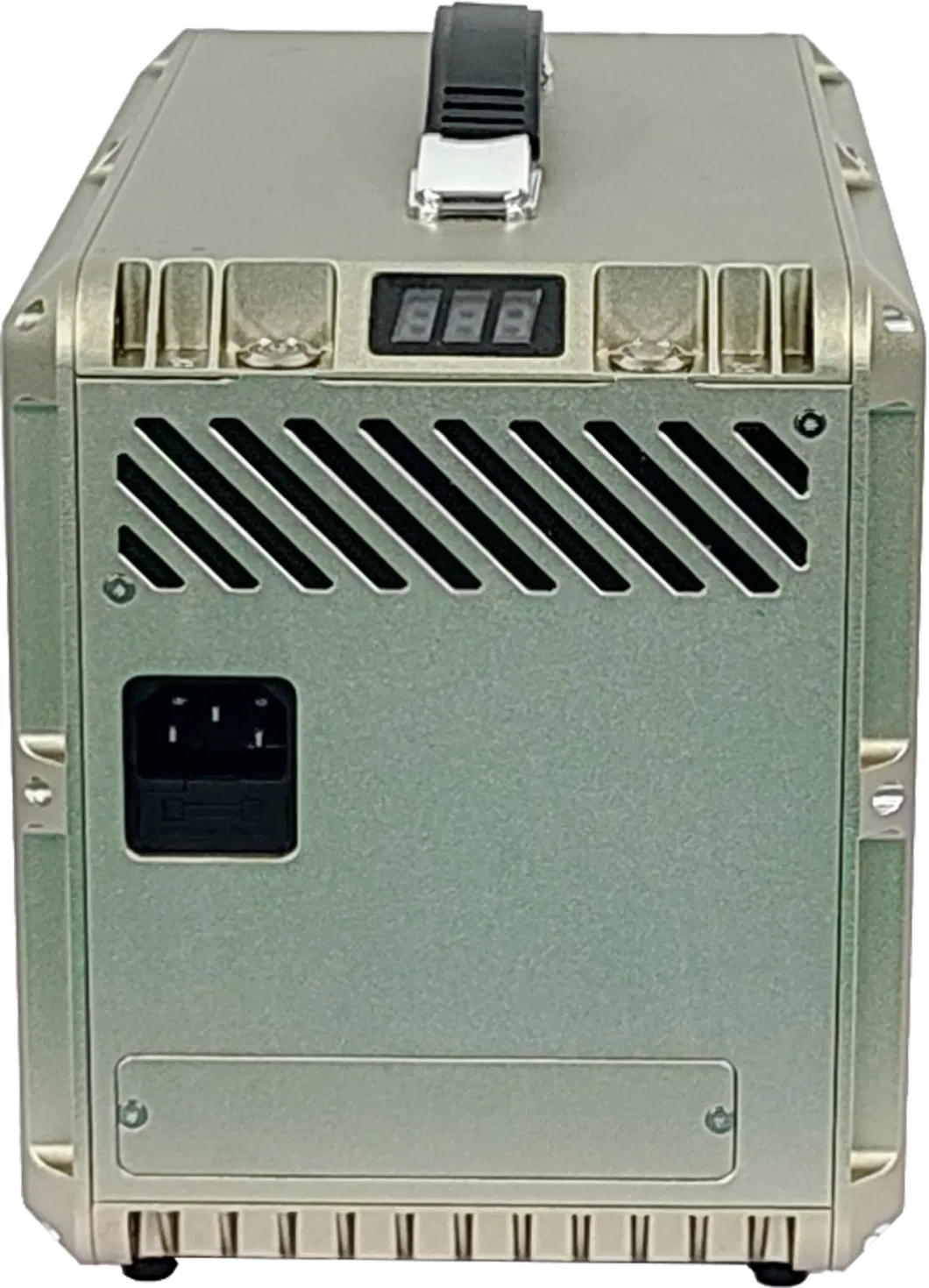

Kotak tanah pengikat
1) Tegangan masukan: 176-264Vac input jangkauan luas, fase tunggal 220Vac @ 45-65Hz.
2) Tegangan output: 300 ~ 420Vdc diatur, pabrik default 400Vdc.
3) Daya keluar: 800W (output jangka panjang nominal), 1000W (nilai puncak ≤ 30s).
4) Panjang kabel penyimpanan: kabel penyimpanan standar 33m, mendukung kabel penyimpanan maksimum ≥ 55m.
5) Fungsi kabel bergulir masuk dan keluar: kabel pasif bergulir keluar, tekan tombol lama untuk secara otomatis bergulir masuk, dan bergulir secara manual jika terjadi kehilangan daya.
6) Fungsi Perlindungan: Perlindungan atas tegangan masuk dan bawah tegangan, tegangan keluar, overcurrent, sirkuit pendek, dan perlindungan atas suhu.
7) Fungsi alarm kesalahan: Lampu alarm kesalahan berkedip merah dan berbunyi untuk peringatan alarm.
8) Antarmuka: Soket masukan dengan saklar, kabel output mengunci soket penerbangan.
9) Tombol: Tombol ON/OFF tegangan tinggi, gulungan kabel dalam tombol paksa, lampu alarm
10) Ukuran: 280 × 150 × 185 ± 0,5 mm, tidak termasuk bantalan kaki dan pegangan.
11) Berat: 4,2 ± 0,1 kg, termasuk kabel pengikat 33m.
12) Tingkat perlindungan: IPx4.
13) Peralatan sistem yang dibawa: desain ransel, ransel dapat dilengkapi dengan satu set lengkap sistem pengikat termasuk kotak tanah pengikat, catu daya modul udara, unit pencahayaan,dan aksesori lainnya, dengan berat keseluruhan 5,0 ± 0,2 kg.

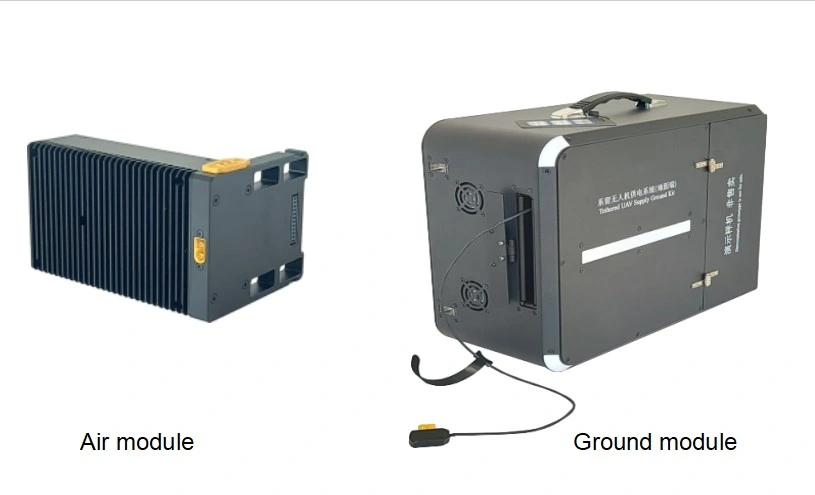

DJI M30 Tethering Drone System

Fitur Utama

Ketinggian penerbangan pendukung:	55m atau 110m
Tegangan masuk modul daya darat	176-264Vac
Tegangan keluaran modul daya darat	600~810Vdc diatur
Ukuran dan berat modul daya darat	360 × 180 × 260mm, 9KG.
Tegangan keluar dari modul udara	25.5 ± 0,2Vdc
Kekuatan output dari modul udara	2000W
Ukuran dan berat modul udara	156 × 75 × 48mm, 570G.

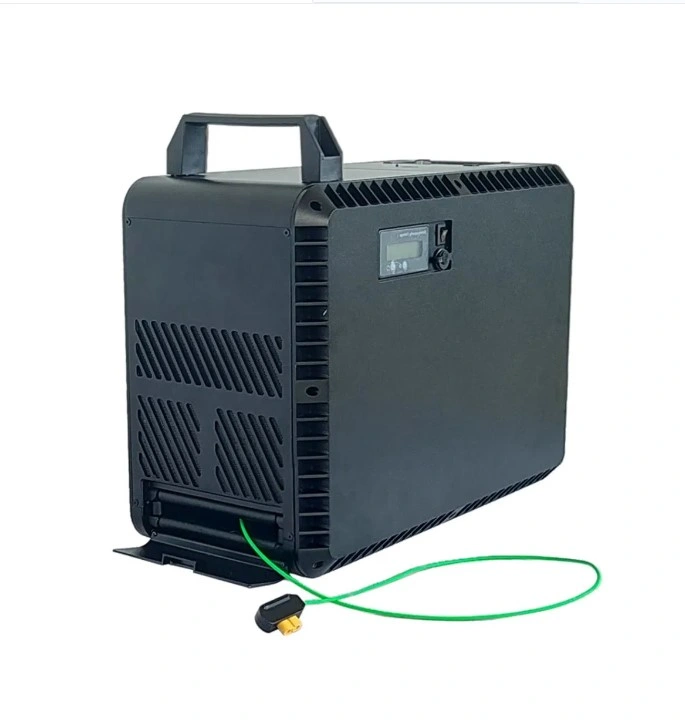

DJI M300/M350DroneStasiun Tether

Fitur Utama

Ketinggian penerbangan pendukung:	55m, 110m atau 160m
Tegangan masuk modul daya darat	176-264Vac
Tegangan keluaran modul daya darat	600~830Vdc diatur
Ukuran dan berat modul daya darat	360 × 280 × 165mm, 9,2KG.
Tegangan keluar dari modul udara	51.5 ± 0,2Vdc
Kekuatan output dari modul udara	3000W
Ukuran dan berat modul udara	158 × 92 × 110mm,960G.



Sistem daya DJI Flycart30 Tether

Fitur Utama

Ketinggian penerbangan pendukung:	110m atau 2200m
Tegangan masuk modul daya darat	176-264Vac
Tegangan keluaran modul daya darat	600~800Vdc diatur
Ukuran dan berat modul daya darat	600 x 570 x 460, 54KG.
Tegangan keluar dari modul udara	59 ± 0,2Vdc
Kekuatan output dari modul udara	19200W
Ukuran dan berat modul udara	468 × 308 × 142mm,9.8KG.



- Misi siang dan malam
- Radio relay
-Manajemen Krisis
- Perlindungan situs
- Pengawasan lalu lintas
-Keamanan acara berskala besar
- Pengawasan hutan
- Pemantauan industri
-Pengendalian kualitas udara

1. lebih rotor kendaraan udara tak berawak (UAV) adalah bahaya tertentu dan kerusakan, operasi yang tidak tepat dapat menyebabkan cedera pribadi atau kerusakan properti,Silakan gunakan produk sesuai dengan manual pengoperasian.
2Operator harus menerima pelatihan profesional dan pemeriksaan, personil yang tidak terlatih tidak menangani produk ini
3Jangan mabuk, lelah, sakit saat menangani produk ini.
4. Harus menjaga personel dengan jarak yang aman antara kendaraan udara tak berawak (UAV), terus-menerus untuk mencegah kemungkinan bahaya
5Tolong terbang di bawah berat aman lepas landas, jika ada risiko.
6Tolong jangan terbang di bawah gangguan elektromagnetik yang kuat.
7Tolong ikuti peraturan dan peraturan setempat dan jangan terbang di zona larangan terbang.
8Tolong jangan dekat atau menyentuh mesin berputar atau baling-baling, jika terpotong oleh baling-baling berputar.
9. Silakan mengisi dua baterai penuh sebelum memasang ke UAV dan pastikan tekanan diferensial mereka kurang dari 0,1 V
10. Baterai lama tidak digunakan, tolong simpan di tempat kering berventilasi dengan 60% listrik

1Pemetaan, surveying dan pemodelan 3D
2Pengawasan.
3. Pemeriksaan
4Pengiriman
5. kustomisasi sesuai dengan aplikasi dan persyaratan klien
